FPS503
Araç Profil Sistemleri | Free Flow Profiler, FPS503 | Entegre uygulamalar: Araç ölçümüÜcretli geçiş sistemleriYasal olarak belirlenmiş araç boyutlarının kontrolüYükleme sürecinin optimizasyonu | Kullanım alanı: Araçların ve hareket halindeki nesnelerin ölçülmesi, Yasal olarak belirlenmiş araç boyutlarının kontrolü, Feribotlar ve taşıt trenlerindeki (RoLa) yükleme sürecinin optimizasyonu, Boyut tabanlı bir ödeme veya ücretli geçiş sisteminin temeli | Teslimat Kapsamı: 2D-LiDAR sensörü LMS511 SE (3 x), Yazılım dahil Traffic Controller FPS, TEMS Info örnek istemci, TEMS Info örnek istemci kaynak kodu, TEMS analizör ve kullanma kılavuzlarını içeren USB bellek

Teknik Özellikler
- Kullanım alanı
Araçların ve hareket halindeki nesnelerin ölçülmesi
Yasal olarak belirlenmiş araç boyutlarının kontrolü
Feribotlar ve taşıt trenlerindeki (RoLa) yükleme sürecinin optimizasyonu
Boyut tabanlı bir ödeme veya ücretli geçiş sisteminin temeli
- Kaplanan şeritlerin sayısı
En iyi performans sağlanarak 4 şeride kadar
Her sistemde maks. 9 sensör
- Tarayıcı tasarımı
- 3 Tarayıcılı çözüm
- Araç verileri
Araç boyutları (Uzunluk, Genişlik, Yükseklik)
Araç sınıfları
Sürüş yönü
Şerit düzenleme
Tüm araç verileri için güvenilirlik seviyesi
3D nokta bulutu
- Sensör
- 2D-LiDAR sensörü
- Sınıflandırma sistemi
- Avrupa, Asya, Kuzey Amerika
- Araç sınıflarının sayısı
- 30 farklı sınıf
- Maks. araç yüksekliğiyle sensör arasında tavsiye edilen mesafe
- ≥ 1 m
- Tavsiye edilen araç mesafesi
V < 30 km/saatte 0,6 m
V < 120 km/saatte 2,2 m
- Kalibrasyon
- Otomatik
- Stop-and-go fonksiyonelliği
- Evet
- Tarama frekansı
75 Hz, LMS Width için
35 Hz, LMS Length için
- % 10 yansımalı tarama mesafesi
- 40 m
- Görüş açısı
- 190°, pro LMS511 SE
- Lazer sınıfı
- 1, göz için güvenli (IEC 60825-1:2014)
- Isıtma
- ✔
- Dahili bilgisayar
- Traffic Controller FPS
✔ - Dahili hafıza
- 32 GB
- Uygulama
- Araç ölçümü, Ücretli geçiş sistemleri, Yasal olarak belirlenmiş araç boyutlarının kontrolü, Yükleme sürecinin optimizasyonu
- Montaj konumu
- Baş üstü veya yan
- Kurulum yüksekliği
5 m ... 8 m
Maksimum araç yüksekliğinden en az 1m daha yüksekLMS ile araç arasındaki açı > 15°
- Sayım duyarlılığı
- 99,8 %
- Sınıflandırma duyarlılığı
- 98 % (TLS8+1 sınıfları için)
- Uzunluk ölçümü doğruluğu
± 400 mm v < 30 km/saatte (± 2σ) 1)
± 1.000 mm v < 120 km/saatte (± 2σ) 1)
- Genişlik ölçümü doğruluğu
± 50 mm v < 30 km/saatte (± 2σ) 2)
± 100 mm v < 120 km/saatte (± 2σ) 2)
- Yükseklik ölçümü doğruluğu
- ± 30 mm v < 120 km/saatte (± 2σ) 3)
- Minimum nesne büyüklüğü
- 1 m x 0,6 m x 0,6 m (G x Y x D)
- Maksimum nesne büyüklüğü
- 32 m x 3,5 m x 5 m (G x Y x D)
- Algılanabilir en küçük nesne
190 mm x 130 mm x 130 mm < 30 km/h
525 mm x 130 mm x 130 mm < 120 km/h
- Çıkış verileri
- Araç verileri
- Teslimat Kapsamı

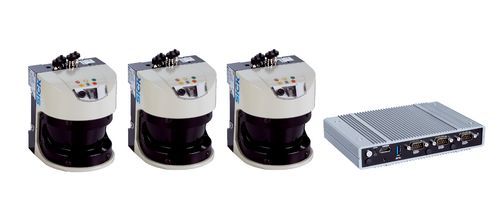

2D-LiDAR sensörü LMS511 SE (3 x)
Yazılım dahil Traffic Controller FPS
TEMS Info örnek istemci, TEMS Info örnek istemci kaynak kodu, TEMS analizör ve kullanma kılavuzlarını içeren USB bellek
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- China-RoHS
- ✔
- ECLASS 5.0
- 27281001
- ECLASS 5.1.4
- 27280190
- ECLASS 6.0
- 27280190
- ECLASS 6.2
- 27280190
- ECLASS 7.0
- 27280190
- ECLASS 8.0
- 27280190
- ECLASS 8.1
- 27280190
- ECLASS 9.0
- 27280190
- ECLASS 10.0
- 27280190
- ECLASS 11.0
- 27280190
- ECLASS 12.0
- 27280190
- UNSPSC 16.0901
- 41111615
