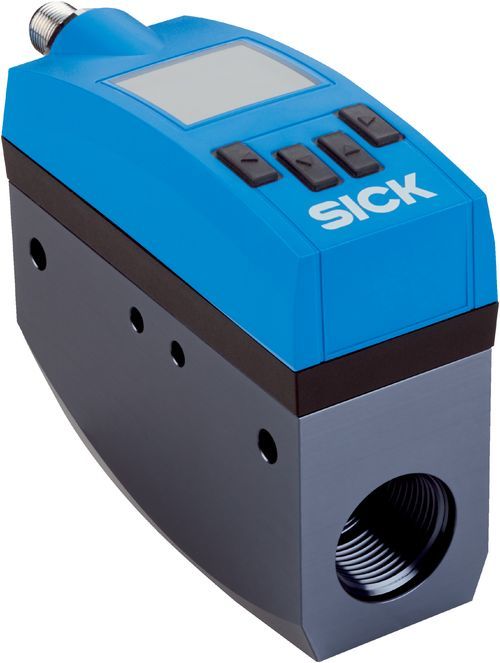

FTMG-ESD15AXX
Akış sensörleri | FTMg, FTMG-ESD15AXX | Ölçüm borusu anma boyutu: DN 15 | Malzemeye temas eden kısımlar: Prob: Paslanmaz çelik 1.4305, PA6; Conta: FKM (Viton®); Ölçüm kanalı: Alüminyum | Proses bağlantısı: G ½ (DIN ISO 228-1 uyarınca) | Çıkış sinyali: OPC UA, MQTT, entegre Web sunucusu | Proses sıcaklığı: –20 °C ... +60 °C | Proses basıncı: 0 bar ... 16 bar

Ürün verileri
64 parametreTeknik Özellikler
- Ölçüm prensibi
- Kalorimetrik (akış, sıcaklık), piezorezistif (basınç)
- Ortam
- Basınçlı hava (hava kalitesi ISO 8573-1:2010 [3:4:4]), Argon, azot, karbon dioksit
- Ölçülen parametreler
- Şasi, Hacim, Kütle akış, Debi, enerji, Akış hızı, basınç, Sıcaklık
- Ölçüm borusu anma boyutu
- DN 15
- Ölçüm mesafesi
- Standart
- 5,3 l/min ... 1.060,3 l/min 1)
- 0,5 m/s ... 100 m/s 1)
- Gelişmiş
- 1.060,3 l/min ... 1.590,4 l/min 1)
- 100 m/s ... 150 m/s 1)
- Proses sıcaklığı
- –20 °C ... +60 °C
- Proses basıncı
- 0 bar ... 16 bar
- İletişim arayüzü
MQTT
OPC UA
- Sıcaklık ölçümü
- ✔
- Basınç ölçümü
- ✔
- Gösterge
- ✔
128 x 128 Piksel, döndürülebilen OLED ekranla (90°'lik adımlar) ve 4 tuşla ayarlama - Ölçüm hassasiyeti
- Standart
- ± 3 % ölçüm aralığı sın değerinden ölçüm değerinin + % 0,3’ü (gelişmiş ölçüm aralığı) 1)
- Gelişmiş
- ± 8 % ölçüm aralığı sın değerinden ölçüm değerinin + % 1’i (gelişmiş ölçüm aralığı) 1)
- Tekrarlanabilirlik
- ± 1,5 % Ölçüm değerinden 1)
- Tepki süresi
- < 0,3 s
- Sıcaklık ölçümü
- Ölçüm hassasiyeti (sıcaklık)
- ± 2 °C 2)
- Tekrarlanabilirlik (sıcaklık)
- ± 0,5 °C 2)
- Basınç ölçümü
- Ölçüm hassasiyeti (basınç)
- ± 1,5 % ölçüm aralığı son değerinin 3)
- Doğrusalsızlık (basınç)
- ± 0,5 % ölçüm mesafesinin 3)
- Tekrarlama hassasiyeti (basınç)
- ± 0,2 % ölçüm mesafesinin 3)
- Güç tüketimi
- < 5 W
- Başlatma süresi
- ≤ 10 s
- Koruma sınıfı
- III
- Bağlantı tipi
- M12 x 1 yuvarlak konnektör, 8 pin, X kodlamalı
- Çıkış sinyali
- OPC UA, MQTT, entegre Web sunucusu
- MTTF
- > 100 yıl
- Standart iletişim
- IEEE802.3 Clause 25 (100BaseTx); 100 Mbit/sn
- Standart besleme
- IEEE802.3af uyarınca Power over Ethernet
- Güç sınıfı
- Class 0; acc. IEEE802.3af Powered Device < 13 W
- Gerilim kaynağı modu
- Mod A ve Mod B
- Proses bağlantısı
- G ½ (DIN ISO 228-1 uyarınca)
- Malzemeye temas eden kısımlar
- Prob: Paslanmaz çelik 1.4305, PA6; Conta: FKM (Viton®); Ölçüm kanalı: Alüminyum
- Gövde malzemesi
- PC+ABS, PA66+PA6I GF50, PC, TPE, paslanmaz çelik 1.4301
- Koruma sınıfı
- IP65/IP67 (IEC 60529 uyarınca) 1)
- Ağırlık
- Yakl. 805 g
- Çalışma ortamı sıcaklığı
- –20 °C ... +60 °C 1)
- Depo ortam sıcaklığı
- –40 °C ... +85 °C
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- China-RoHS
- ✔
- cULus sertifikası
- ✔
- ECLASS 5.0
- 27200403
- ECLASS 5.1.4
- 27200403
- ECLASS 6.0
- 27200403
- ECLASS 6.2
- 27200403
- ECLASS 7.0
- 27200403
- ECLASS 8.0
- 27200403
- ECLASS 8.1
- 27200403
- ECLASS 9.0
- 27200403
- ECLASS 10.0
- 27200403
- ECLASS 11.0
- 27200403
- ECLASS 12.0
- 27200403
- ETIM 5.0
- EC002580
- ETIM 6.0
- EC002580
- ETIM 7.0
- EC002580
- ETIM 8.0
- EC002580
- UNSPSC 16.0901
- 41112501
