Sick/Akış sensörleri

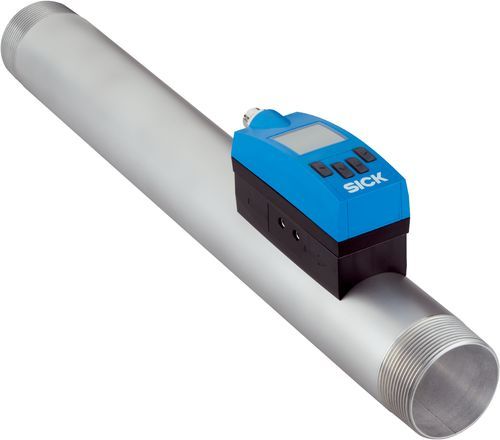

FTMG-ISN50SXX



Akış sensörleri | FTMg, FTMG-ISN50SXX | Ölçüm borusu anma boyutu: DN 50 | Malzemeye temas eden kısımlar: Prob: Paslanmaz çelik 1.4305, PA6; Conta: FKM (Viton®);Ölçüm kanalı: Paslanmaz çelik 1.4301 | Proses bağlantısı: 2" NPT dış vida dişi | Çıkış sinyali: 1x analog çıkış 4 mA ... 20 mA +1x dijital/analog çıkış (PNP, NPN, Push-Pull, 4 mA ... 20 mA/değiştirilebilir), Frekans/pals çıkışı +1x dijital çıkış (PNP, NPN, Push-Pull değiştirilebilir), IO-Link V1.1 (COM3/230K4 Baund) | Proses sıcaklığı: –20 °C ... +60 °C | Proses basıncı: 0 bar ... 16 bar
FTMG-ISN50SXX
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ölçüm prensibi
Kalorimetrik (akış, sıcaklık), piezorezistif (basınç)
Ortam
Basınçlı hava (hava kalitesi ISO 8573-1:2010 [3:4:4]), Argon, azot, karbon dioksit
Ölçülen parametreler
Şasi, Hacim, Kütle akış, Debi, enerji, Akış hızı, basınç, Sıcaklık
Ölçüm borusu anma boyutu
DN 50
Ölçüm mesafesi
Standart
58,9 l/min ... 11.780,9 l/min 1)
0,5 m/s ... 100 m/s 1)
Gelişmiş
11.780,9 l/min ... 17.671,5 l/min 1)
100 m/s ... 150 m/s 1)
Proses sıcaklığı
–20 °C ... +60 °C
Proses basıncı
0 bar ... 16 bar
İletişim arayüzü
IO-Link, IO-Link V1.1
Sıcaklık ölçümü
✔
Basınç ölçümü
✔
Gösterge
✔
128 x 128 Piksel, döndürülebilen OLED ekranla (90°'lik adımlar) ve 4 tuşla ayarlama
Ölçüm hassasiyeti
Standart
± 6 % ölçüm aralığı sın değerinden ölçüm değerinin + % 0,6’sı (gelişmiş ölçüm aralığı) 1)
Gelişmiş
+ 8 % ölçüm aralığı sın değerinden ölçüm değerinin + % 0,8’i (gelişmiş ölçüm aralığı) 1)
Tekrarlanabilirlik
± 1,5 % Ölçüm değerinden 1)
Tepki süresi
< 0,3 s
Sıcaklık ölçümü
Ölçüm hassasiyeti (sıcaklık)
± 2 °C 2)
Tekrarlanabilirlik (sıcaklık)
± 0,5 °C 2)
Basınç ölçümü
Ölçüm hassasiyeti (basınç)
± 1,5 % ölçüm aralığı son değerinin 3)
Doğrusalsızlık (basınç)
± 0,5 % ölçüm mesafesinin 3)
Tekrarlama hassasiyeti (basınç)
± 0,2 % ölçüm mesafesinin 3)
Besleme Gerilimi
17 V DC ... 30 V DC 1)
Güç tüketimi
< 4,5 W çıkış yükü olmadan 24 V DC
Başlatma süresi
≤ 10 s
Koruma sınıfı
III
Bağlantı tipi
M12 x 1 yuvarlak konnektör, 5 pin, A kodlamalı
Çıkış sinyali
1x analog çıkış 4 mA ... 20 mA +1x dijital/analog çıkış (PNP, NPN, Push-Pull, 4 mA ... 20 mA/değiştirilebilir), Frekans/pals çıkışı +1x dijital çıkış (PNP, NPN, Push-Pull değiştirilebilir), IO-Link V1.1 (COM3/230K4 Baund)
Çıkış yükü
4 mA ... 20 mA, maks. 500 Ohm
Alt sinyal seviyesi
3,5 mA ... 3,8 mA
Üst sinyal seviyesi
20,5 mA ... 21,5 mA
Belirsizlik

QA Pin2: < %0,5 Full-range (20 mA)

Q2 Pin5: < %0,5 Full-range (20 mA)

Dijital çıkış
≤ 100 mA
Endüktif yük
≤ 1 H
Kapasitif yük
≤ 100 nF (2,5 nF, IO-Link modu)
MTTF
> 100 yıl
Proses bağlantısı
2" NPT dış vida dişi
Malzemeye temas eden kısımlar
Prob: Paslanmaz çelik 1.4305, PA6; Conta: FKM (Viton®);Ölçüm kanalı: Paslanmaz çelik 1.4301
Gövde malzemesi
PC+ABS, PA66+PA6I GF50, PC, TPE, paslanmaz çelik 1.4301
Koruma sınıfı
IP65/IP67 (IEC 60529 uyarınca) 1)
Ağırlık
Yakl. 2,8 kg
Çalışma ortamı sıcaklığı
–20 °C ... +60 °C 1)
Depo ortam sıcaklığı
–40 °C ... +85 °C
EU declaration of conformity
✔
UK declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
IO-Link
✔
ECLASS 5.0
27200403
ECLASS 5.1.4
27200403
ECLASS 6.0
27200403
ECLASS 6.2
27200403
ECLASS 7.0
27200403
ECLASS 8.0
27200403
ECLASS 8.1
27200403
ECLASS 9.0
27200403
ECLASS 10.0
27200403
ECLASS 11.0
27200403
ECLASS 12.0
27200403
ETIM 5.0
EC002580
ETIM 6.0
EC002580
ETIM 7.0
EC002580
ETIM 8.0
EC002580
UNSPSC 16.0901
41112501
