GTB20G-1IRC116GZZZ | SECA Mühendislik
Sick / Fotoseller

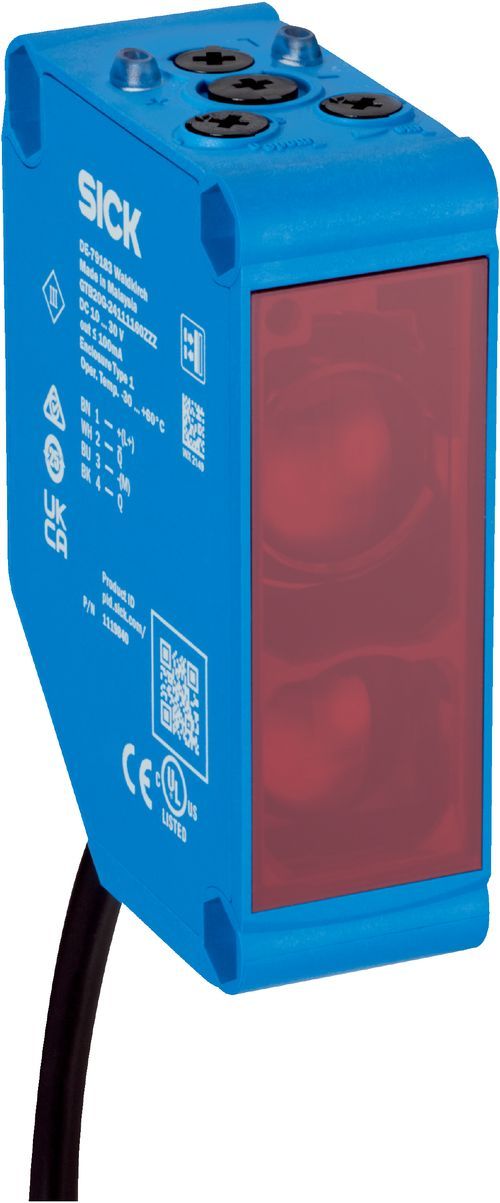

GTB20G-1IRC116GZZZ
Ürün verileri
Teknik Özellikler 99 parametre
Fonksiyon prensibi Cisimden yansımalı sensör
Çalışma prensibi ayrıntısı Arka fon bastırma
Algılama mesafesi
Min. algılama mesafesi 0,005 m
Maksimum algılama mesafesi 3 m
Arka fon bastırma için anahtarlama eşiği ayar aralığı 0,1 m ... 3 m
Referans nesne %90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90) 200 mm, 1000 mm mesafede
Işık türü Görünebilir kırmızı ışık
Işık noktası biçimi Dört köşe
Işık demeti çapı (mesafe) Ø 28 mm (500 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı) < +/- 1.5° (TU = +23 °C’de)
LED karakteristik verileri
Normatif referans EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işareti Serbest grup
Ortalama kullanım süresi TU = +25 °C’de 100.000 saat
Potansiyometre 1 Anahtarlama mesafesinin ayarlanması için, 7 tur
Çalışma modu şalteri Anahtarlama fonksiyonunu ters çevirmek için (aydınlık/karanlık anahtarlama)
Potansiyometre 2 Gecikme süresini ayarlamak için
Potansiyometre 3 Gecikme süresini seçmek için
Yeşil LED Durum göstergesi
Sarı LED Işık alımı durumu
Gerilim kaynağı Ue 24 V AC/DC ... 240 V AC/DC 1) Kullanım kategorisi DC-13 (EN 60947-1 uyarınca)
AC-15 (EN 60947-1 uyarınca)
Akım tüketimi ≤ 10 mA, ≤ 45 mA, yüksüz. 230 V AC/DC'de, yüksüz. 24 V AC/DC'de
Tür Röle, SPDT, güvenli bir şekilde elektriksel olarak izole 2)
Anahtarlama tipi Aydınlık/karanlık ile anahtarlama
Çıkış akımı Imax. 4 A@250 V AC, 4 A@24 VDC, 0.11 A@250 V DC
UL: 4 A@250 V AC, general use
4 A @ 250 V AC, resistive (NO)
3 A @ 250 V AC, resistive (NC)
4 A @ 24 V DC, NO, general use
3 A @ 24 V DC, NC, general use
R300/B300 (NO contacts only)
Anahtarlama frekansı 10 Hz 3)
Zaman fonksiyonu Devre dışı bırakılmış (fabrika ayarı), Açılma gecikmesi, Kapanma gecikmesi, Açılma ve kapanma gecikmesi
Gecikme süresi Çıkış gecikmesi seçim anahtarından ayarlanır, 0 ms ... 10.000 ms, 0 ms (Fabrika ayarları)
BK Relay NO
Gövde yapısı Dört köşeli form
Boyutlar ( G x Y x D) 23,5 mm x 74,5 mm x 63 mm
Bağlantı 5 telli kablo, 2 m
Derin dondurma özelliği 0 °C altında kablo deforme edilmemelidir
Koruma sınıfı IP67 (EN 60529)
Çalışma ortamı sıcaklığı –30 °C ... +60 °C 1)
Depo ortam sıcaklığı –40 °C ... +70 °C
Tip. Ortam ışığına dayanıklılık Güneş ışığı: ≤ 20.000 lx
Darbe dayanımı 30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem 35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV) EN 60947-5-2, EN 61000-6-3
UL-dosya no. NRKH.E348498 & NRKH7.E348498
EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
Fotobiyolojik güvenlik (IEC EN 62471) ✔
