GL6L-P7211 | SECA Mühendislik
Sick / Fotoseller

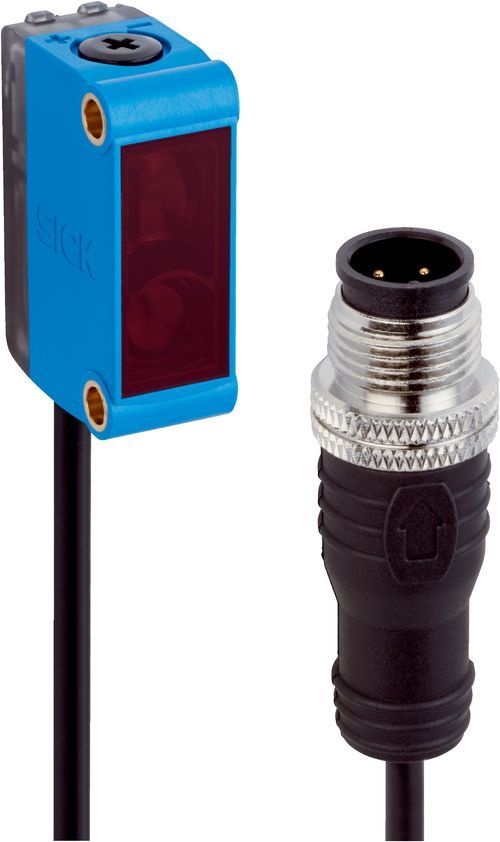

GL6L-P7211
Ürün verileri
Teknik Özellikler 98 parametre
Fonksiyon prensibi Reflektörlü sensör
Algılama mesafesi
Min. algılama mesafesi 0,08 m
Maksimum algılama mesafesi 12 m
Reflektör ile sensör arasındaki maks. mesafe aralığı (çalışma rezervi 1) 0,08 m ... 12 m
Reflektör ile sensör arasındaki önerilen mesafe aralığı (çalışma rezervi 2) 0,08 m ... 10 m
Referans reflektör
Reflektör P250F
En iyi performans için önerilen algılama mesafesi aralığı 0,08 m ... 4,2 m
Polarizasyon filtresi Evet
Işık türü Görünebilir kırmızı ışık
Işık noktası biçimi Nokta şeklinde
Işık demeti çapı (mesafe) Ø 3,5 mm (1.000 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı) < +/- 1.5° (TU = +23 °C’de)
Lazer karakteristik verileri
Normatif referans IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11
Maksimum pals gücü ≤ 11,9 mW
Ortalama kullanım süresi TU = +25 °C’de 100.000 saat
Algılanabilir en küçük nesne (MDO), tipik.
3,5 mm (1 m mesafede (%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)))
Potansiyometre Anahtarlama mesafesinin ayarlanması için
Çalışma modu şalteri Anahtarlama fonksiyonunu ters çevirmek için (aydınlık/karanlık anahtarlama)
Yeşil LED Durum göstergesi
Sarı LED Işık alımı durumu
TM (kullanım ömrü) 10 yıl (EN 60825-1)
Gerilim kaynağı UB 10 V DC ... 30 V DC 1)
Kullanım kategorisi DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi ≤ 20 mA, yüksüz. UB = 24 V’ta
Anahtarlama tipi Aydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOW Yaklaşık UB -3 V / 0 V
Çıkış akımı Imax. ≤ 100 mA 2)
Koruma devreleri Çıkışlar Ters kutup korumalı
Anahtarlama frekansı 1.000 Hz 3)
Fonksiyon Pin 4 / siyah (BK) Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → Q DÜŞÜK çıkışı
Fonksiyon Pin 4 / siyah (BK) - Ayrıntı Sensörün Pin 4 fonksiyonu değiştirilebilir, çalışma modu şalteri aracılığıyla mümkün olan diğer ayarlar
Gövde yapısı Dört köşeli form
Boyutlar ( G x Y x D) 12 mm x 31,5 mm x 21 mm
Bağlantı Erkek konnektörle birlikte kablo M12, 4 pinli, 342 mm
Derin dondurma özelliği 0 °C altında kablo deforme edilmemelidir
Erkek konnektör Metal, Bakır alaşımı (C3604 CUZN39PB3)
Koruma sınıfı IP67 (EN 60529)
Çalışma ortamı sıcaklığı –20 °C ... +50 °C 1) 2)
Depo ortam sıcaklığı –40 °C ... +70 °C
Tip. Ortam ışığına dayanıklılık Güneş ışığı: ≤ 13.000 lx
Darbe dayanımı 30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık 10 Hz ... 55 Hz (Genlik 0,5 mm, 3 x 30 dakika (EN60068-2-6))
Nem 35 % ... 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV) EN 60947-5-2
UL-dosya no. NRKH.E348498 & NRKH7.E348498
EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
lazer güvenliği (IEC 60825-1) üretici beyanı ✔
