Sick/Parlaklık sensörleri

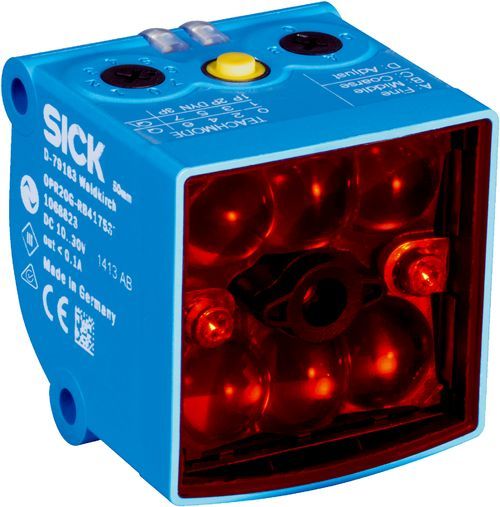

OPR20G-RB317537A90
Parlaklık sensörleri | Glare, OPR20G-RB317537A90 | İletişim arayüzü: IO-Link | Algılama mesafesi: 50 mm | Anahtarlama çıkışı: İtme-çekme: PNP/NPN | Işık demet çapı: 10 mm x 12 mm | Bağlantı türü ayrıntısı: 5 pinli M12 erkek konnektör | Pin 5 konfigürasyonu: Öğretme | Algılanabilir en küçük nesne (MDO): 12 x 14 mm | Anahtarlama frekansı: 500 Hz | Tepki süresi: 1 ms

Ürün verileri
70 parametreTeknik Özellikler
- Sensör prensibi
- Delta-S teknolojisi®
- Boyutlar ( G x Y x D)
- 42,5 mm x 44 mm x 43,4 mm
- Algılama mesafesi
- ≤ 50 mm
- Algılama genişliği toleransı
- ± 5 mm
- Gövde yapısı
- Dört köşeli form
- Açı toleransı
- ± 5°
- Algılanabilir en küçük nesne (MDO)
- 12 x 14 mm
- Işık kaynağı
- LED, kırmızı 1)
- Dalga uzunluğu
- 640 nm
- Işık demet çapı
- 10 mm x 12 mm
- Maks. nesne hızı
- 2 m/s 2)
- Hassasiyet
- Ince, orta, kalın
- Ayarlama
Potansiyometre (Hassasiyet (Q, Q/, öğretme)) 3)
Kablo, IO-Link (Teach-in / Keylock) 4)
Kolay öğretme tuşu (Öğretme)
- Öğretme çalışması
1 nokta öğretme statik
Statik 2 noktalı öğretme
2 nokta öğretme dinamik
3 nokta öğretme statik
- Besleme Gerilimi
- 10 V DC ... 30 V DC 1)
- Sinyal taşıma
- ≤ 5 Vss 2)
- Akım tüketimi
- < 150 mA 3)
- Anahtarlama frekansı
- 500 Hz 4)
- Tepki süresi
- 1 ms 5)
- Jitter
- 500 µs
- Anahtarlama çıkışları sayısı
- 2 (Q1, Q2)
- Anahtarlama çıkışı
- İtme-çekme: PNP/NPN
- Anahtarlama çıkışı (gerilim)
- İtme çekme: PNP/NPN (Yüksek: VS - 3 V, Düşük: < 3 V)
- Çıkış akımı Imax.
- < 100 mA 6)
- Hazır olma süresi
- < 2,5 s
- Açılma gecikmesi
- 0 s ... 30 s
- Kapanma gecikmesi
- 0 s ... 30 s
- İvme süresi
- ≤ 30 s
- Bağlantı tipi
- 5 pinli M12 erkek konnektör
- Koruma devreleri
A 7)
C 8)
D 9)
- Koruma sınıfı
- III
- Koruma sınıfı
- IP67
- Ağırlık
- 130 g
- Gövde malzemesi
- Plastik, ABS
- IO-Link
- ✔
- VendorID
- 26
- DeviceID HEX
- 80005A
- DeviceID DEC
- 8388698
- Döngü süresi
- 2,3 ms
- Proses verisi yapısı A
Bit 0 = Anahtarlama sinyali QL1
Bit 1 = Anahtarlama sinyali QL2
Bit 2 = Proses kalitesi alarmı
Bit 3 = Tanıtma başarılı
Bit 4 = Tanıtma uygulanıyor
Bit 5 ... 15 = boş
- Proses verisi yapısı B
Bit 0 = Anahtarlama sinyali QL1
Bit 1 = Anahtarlama sinyali QL2
Bit 2 ... 15 = Zaman damgası
- Çalışma ortamı sıcaklığı
- –10 °C ... +55 °C
- Depo ortam sıcaklığı
- –25 °C ... +75 °C
- Ortam ışığına dayanıklılık
- > 50 klx
- Şok yüklenmesi
- EN 60068-2-27 uyarınca, Tek şok (30 g/11 ms), Sürekli şok (25 g/11 ms)
- UL-dosya no.
- NRKH.E181493
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- ACMA declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- cULus sertifikası
- ✔
- IO-Link
- ✔
- Fotobiyolojik güvenlik (IEC EN 62471)
- ✔
- ECLASS 5.0
- 27270906
- ECLASS 5.1.4
- 27270906
- ECLASS 6.0
- 27270906
- ECLASS 6.2
- 27270906
- ECLASS 7.0
- 27270906
- ECLASS 8.0
- 27270906
- ECLASS 8.1
- 27270906
- ECLASS 9.0
- 27270906
- ECLASS 10.0
- 27270906
- ECLASS 11.0
- 27270906
- ECLASS 12.0
- 27270906
- ETIM 5.0
- EC001820
- ETIM 6.0
- EC001820
- ETIM 7.0
- EC001820
- ETIM 8.0
- EC001820
- UNSPSC 16.0901
- 39121528
