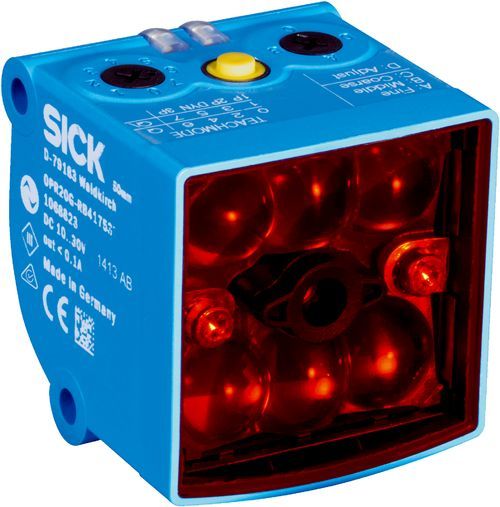

OPR20G-RB417537



Parlaklık sensörleri | Glare, OPR20G-RB417537 | İletişim arayüzü: IO-Link | Algılama mesafesi: 50 mm | Anahtarlama çıkışı: İtme-çekme: PNP/NPN | Işık demet çapı: 10 mm x 12 mm | Bağlantı türü ayrıntısı: 5 pinli M12 erkek konnektör | Pin 5 konfigürasyonu: Keylock | Algılanabilir en küçük nesne (MDO): 12 x 14 mm | Anahtarlama frekansı: 500 Hz | Tepki süresi: 1 ms
OPR20G-RB417537
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Sensör prensibi
Delta-S teknolojisi®
Boyutlar ( G x Y x D)
42,5 mm x 44 mm x 43,4 mm
Algılama mesafesi
≤ 50 mm
Algılama genişliği toleransı
± 5 mm
Gövde yapısı
Dört köşeli form
Açı toleransı
± 5°
Algılanabilir en küçük nesne (MDO)
12 x 14 mm
Işık kaynağı
LED, kırmızı 1)
Dalga uzunluğu
640 nm
Işık demet çapı
10 mm x 12 mm
Maks. nesne hızı
2 m/s 2)
Hassasiyet
Ince, orta, kalın
Ayarlama

Potansiyometre (Hassasiyet (Q, Q/, öğretme)) 3)

Kablo, IO-Link (Teach-in / Keylock) 4)

Kolay öğretme tuşu (Öğretme)

Öğretme çalışması

1 nokta öğretme statik

Statik 2 noktalı öğretme

2 nokta öğretme dinamik

3 nokta öğretme statik

Besleme Gerilimi
10 V DC ... 30 V DC 1)
Sinyal taşıma
≤ 5 Vss 2)
Akım tüketimi
< 150 mA 3)
Anahtarlama frekansı
500 Hz 4)
Tepki süresi
1 ms 5)
Jitter
500 µs
Anahtarlama çıkışları sayısı
2 (Q1, Q2)
Anahtarlama çıkışı
İtme-çekme: PNP/NPN
Anahtarlama çıkışı (gerilim)
İtme çekme: PNP/NPN (Yüksek: VS - 3 V, Düşük: < 3 V)
Çıkış akımı Imax.
< 100 mA 6)
Hazır olma süresi
< 2,5 s
Açılma gecikmesi
0 s ... 30 s
Kapanma gecikmesi
0 s ... 30 s
İvme süresi
≤ 30 s
Bağlantı tipi
5 pinli M12 erkek konnektör
Koruma devreleri

A 7)

C 8)

D 9)

Koruma sınıfı
III
Koruma sınıfı
IP67
Ağırlık
130 g
Gövde malzemesi
Plastik, ABS
IO-Link
✔
VendorID
26
DeviceID HEX
800058
DeviceID DEC
8388696
Döngü süresi
2,3 ms
Proses verisi yapısı

Bit 0 = Anahtarlama sinyali QL1

Bit 1 = Anahtarlama sinyali QL2

Bit 2 = Proses kalitesi alarmı

Bit 3 = Tanıtma başarılı

Bit 4 = Tanıtma uygulanıyor

Bit 5 ... 15 = boş

Çalışma ortamı sıcaklığı
–10 °C ... +55 °C
Depo ortam sıcaklığı
–25 °C ... +75 °C
Ortam ışığına dayanıklılık
> 50 klx
Şok yüklenmesi
EN 60068-2-27 uyarınca, Tek şok (30 g/11 ms), Sürekli şok (25 g/11 ms)
UL-dosya no.
NRKH.E181493
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
IO-Link
✔
Fotobiyolojik güvenlik (IEC EN 62471)
✔
ECLASS 5.0
27270906
ECLASS 5.1.4
27270906
ECLASS 6.0
27270906
ECLASS 6.2
27270906
ECLASS 7.0
27270906
ECLASS 8.0
27270906
ECLASS 8.1
27270906
ECLASS 9.0
27270906
ECLASS 10.0
27270906
ECLASS 11.0
27270906
ECLASS 12.0
27270906
ETIM 5.0
EC001820
ETIM 6.0
EC001820
ETIM 7.0
EC001820
ETIM 8.0
EC001820
UNSPSC 16.0901
39121528
