| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |

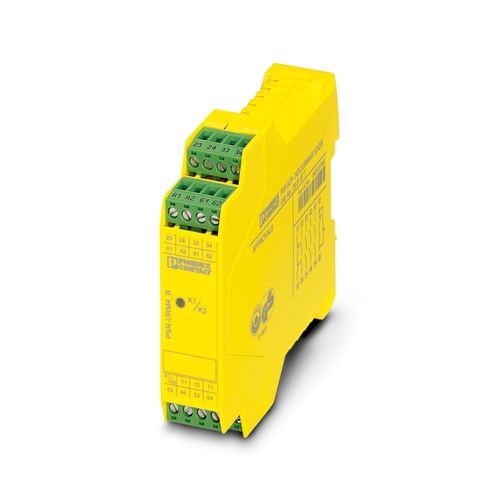

| Ürün tipi | Güvenlik röleleri |
| Ürün gamı | PSRclassic |
| Uygulama | Genişleme modülü |
| Kontrol | 1 kanal |
| Mekanik çalışma ömrü | yaklaşık 107 çevrim |
| Röle tipi | IEC/EN 61810-3 uyarınca force guided kontaklar bulunan elektromekanik röle |
| Us'li tipik başlatma zamanı | 10 ms (K1/K2 üzerinden kontrol edildiğinde) |
| Tipik bırakma zamanı | 10 ms (K1/K2 üzerinden talep edildiğinde) |
| Nominal durum için maksimum güç kaybı | 16,14 W (UN = 26,4 V, IL² = 72 A², PTotal max = 1,74 W + 14,4 W) |
| Nominal çalışma modu | 100 % çalışma faktörü |
| Nominal izolasyon gerilimi | 250 V |
| Nominal darbe gerilimi / izolasyon | 4 kV / temel izolasyon (güvenli izolasyon, arttırılmış izolasyon ve giriş devresi / N/K kontaklarıyla kumanda devresi arasında 6 kV). |
| Giriş tanımlaması | güvenlikle ilgili |
| Giriş sayısı | 1 |
| Giriş gerilim aralığı "1" sinyali | 21,6 V DC ... 26,4 V DC |
| Kapama akımı | < 130 mA (Δt = 800 ms) |
| Koruma devresi | Bastırıcı diyot |
| Akım tüketimi | tip. 60 mA |
| Çıkış tanımı | 2 N/O kontak, her biri seri, güvenlikle ilgili, topraksız |
| Çıkış sayısı | 4 |
| Kontak tipi | 4 kumanda devresi |
| Kontak malzemesi |
AgSnO2 |
| Anahtarlama gerilimi | min. 5 V AC/DC maks. 250 V AC/DC |
| Anahtarlama kapasitesi | min. 50 mW |
| Kapama akımı | min. 10 mA maks. 6 A |
| Anahtarlama kapasitesi IEC 60947-5-1'e göre | 5 A (AC15) 6 A (DC13) |
| Sürekli sınır akımı | 6 A (Zayıflama ve yük sınır eğrisini dikkate alın) |
| Sq. toplam akım | 72 A2 (Zayıflamayı dikkate alın) |
| Anahtarlama frekansı | maks. 0,5 Hz |
| Mekanik çalışma ömrü | 10x 106 çevrim |
| Çıkış sigortası | 10 A gL/gG 4 A gL/gG (düşük gereksinmli uygulamalar için) |
| Çıkış tanımı | Diyagnostik kontağı, seri bağlı 2 NC, topraksız |
| Çıkış sayısı | 1 |
| Kontak tipi | Seri bağlı 2 N/C kontak, topraksız |
| Kontak malzemesi | AgSnO2 |
| Anahtarlama gerilimi | min. 5 V AC/DC maks. 26,4 V AC/DC |
| Anahtarlama kapasitesi | min. 50 mW |
| Kapama akımı | min. 10 mA maks. 6 A |
| Anahtarlama kapasitesi IEC 60947-5-1'e göre | 1 A (AC15) 1 A (DC13) |
| Sürekli sınır akımı | 1 A |
| Sq. toplam akım | 1 A2 |
| Anahtarlama frekansı | maks. 0,5 Hz |
| Mekanik çalışma ömrü | 10x 106 çevrim |
| Çıkış sigortası | 1 A gL/gG |
| Çıkış tanımı | Paralel bağlı 2 N/C kontak, topraksız |
| Çıkış sayısı | 1 |
| Anahtarlama gerilimi | min. 5 V AC/DC 250 V AC/DC |
| Anahtarlama kapasitesi | min. 50 mW |
| Kapama akımı | min. 10 mA maks. 6 A |
| Anahtarlama kapasitesi IEC 60947-5-1'e göre | 1 A (AC15) 1 A (DC13) |
| Sürekli sınır akımı | 1 A |
| Sq. toplam akım | 1 A2 |
| Anahtarlama frekansı | maks. 0,5 Hz |
| Mekanik çalışma ömrü | 10x 106 çevrim |
| Çıkış sigortası | 1 A (gL/gG) |
| geçmeli | evet |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| İletken kesiti AWG | 24 ... 12 |
| Kablo soyma uzunluğu | 7 mm |
| Vida yivi | M3 |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Çalışma gerilimi göstergesi | 1 x yeşil LED |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Renk (Muhafaza) | sarı (RAL 1018) |
| Muhafaza malzemesi | PA |
| Duruş kategorisi | 0 |
| Kategori | 4 (uygun bir değerlendirme cihazı ile bağlantılı olarak) |
| Performans seviyesi (PL) | e (5 A DC13; 5 A AC15; 8760 anahtarlama döngüsü/yıl) |
| Güvenlik Bütünlük Seviyesi (SIL) | 3 (uygun bir değerlendirme cihazı ile bağlantılı olarak) 3 (uygun bir değerlendirme cihazı ile bağlantılı olarak) 3 (uygun bir değerlendirme cihazı ile bağlantılı olarak) |
| Koruma sınıfı | IP20 |
| Montaj bölgesinin min. koruma sınıfı | IP54 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 55 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Maksimum yükseklik | ≤ 2000 m (Deniz seviyesinin üzerinde) |
| İzin verilen maks.nem (depolama/nakliye) | 75 % (ortalama, 85% nadiren, yoğuşma yok) |
| İzin verilen maks. bağıl nem (çalışma) | 75 % (ortalama, 85% nadiren, yoğuşma yok) |
| Tanımlama | CE-uyumlu |
| Standartlar/yönetmelikler | DIN EN 60664-1 |
| Montaj tipi | DIN rayı montajı |
| Montaj pozisyonu | herhangibir |
