Bosch Rexroth/Hassas çelik şaftlar

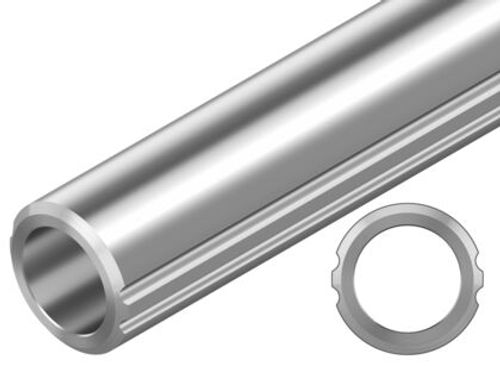

OLUKLU MIL WODR4-13-K
İçi boş şaft (ıslah çelik), DR4-13-K
İçi boş şaft
ıslah çelikten
Şaft çapı d = 13
Hareket yolu kanalları = 4
K = Sunulan bilgi doğrultusunda şaft uzunluğu (kısaltma)
ıslah çelikten
Şaft çapı d = 13
Hareket yolu kanalları = 4
K = Sunulan bilgi doğrultusunda şaft uzunluğu (kısaltma)
- tork dirençli bilyalı burçlar R0724, flanş R0725, minyatür flanş R0726 ve döner flanş R0727 için

Ürün verileri
12 parametreTeknik Özellikler
- Şaft çapı d [mm]
- 13
- Hassas çelik şaftların malzemesi
- Cf53 islah çelik
- Şaft tolerans sınıfı
- h7
- Hassas çelik şaft modeli
- Dört hareket yolu kanallı içi boş şaft
- Yapı serisi
- Tork
- Lmax’a ilişkin not
- model için lmax şaft uzunluğu ve şaft çizime göre işlenmiştir
- m kütlesi (kg/m) [kg/m]
- 0.8
- Ağırlık [kg]
- 0
- Çap d için dipnot
- Gerçek şaft çapı farklı
- Tip
- İçi boş şaft
- Şaft çapı, ayrıntılı [mm]
- 13
- Ölçü d1 [mm]
- 6
