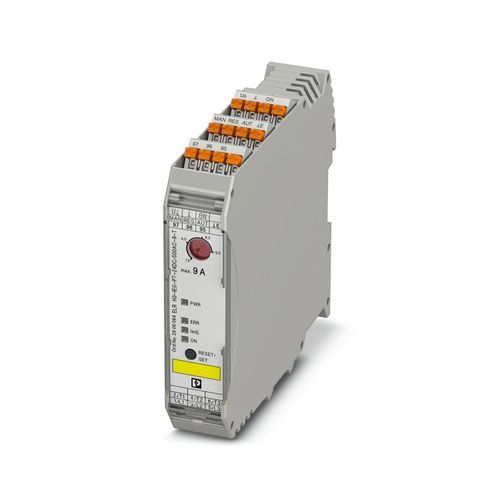

ELR H3-IES-PT-24DC/500AC-9-T - Hibrit motor yol vericiler 2906064
Hibrit motor yol vericiler; fonksiyonlar: Başlangıç motoru, Motor koruması, Acil durdurma, Geçici gerilimlere karşı daha yüksek direnç; giriş: 24 V DC; çıkış: 3~, 500 V AC, 9 A; bağlantı yöntemi: Push-in bağlantı

Ürün verileri
82 parametreTeknik Özellikler
- Ürün tipi
- Hibrit motor yol vericiler
- Ürün gamı
- CONTACTRON
- Çalışma modu
- 100% çalışma faktörü
- Faz sayısı
- 3
- Motor yol verici tipi
- Direkt yol verici
- Anahtarlama sıklığı
- ≤ 2 Hz (Yüke bağlı)
- Nominal durum için maksimum güç kaybı
- 13,5 W
- Anahtarlama sıklığı
- ≤ 2 Hz (Yüke bağlı)
- Maksimum güç kaybı
- 14,6 W
- Minimum güç kaybı
- 1,1 W
- Koordinasyon tipi
- 1
- Kontrol devresi nominal besleme gerilimi US
- 24 V DC
- Kontrol besleme gerilimi aralığı
- 19,2 V DC ... 30 V DC
- Nominal kontrol besleme akımı IS
- 40 mA
- Koruma devresi
- Aşırı gerilim korumasıPolarite koruma
- Nominal izolasyon gerilimi
- 500 V
- Nominal darbe gerilimi
- 6 kV
- Darbe gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Kontrol girişi ile kontrol besleme gerilimi arasındaki ve yardımcı devreden ana devreye giden izolasyon karakteristikleri
- ≤ 300 V AC çalışma gerilimi için güvenli izolasyon (IEC 60947-1/EN 50178)300 V AC ... 500 V AC çalışma geriliminde temel izolasyon (IEC 60947-1)Temel izolasyon (EN 50178), 300 ... 500 V AC çalışma gerilimi için
- Kontrol girişi ile yardımcı devreye giden kontrol besleme gerilimi arasındaki izolasyon karakteristikleri
- Yardımcı devrede güvenli izolasyon (IEC 60947-1) ≤ 300 V ACYardımcı devrede güvenli izolasyon (EN 50178) ≤ 300 V AC
- Çalışma eşiği
- > 45 A
- Yanıt süresi
- 2 s
- Giriş ismi
- Kontrol girişi
- Nominal aktivasyon gerilimi UC
- 24 V DC
- Tetikleme gerilimi aralığı
- 19,2 V DC ... 30 V DC
- Nominal aktivasyon akımı IC
- 5 mA
- Anahtarlama eşiği
- 9,6 V (“0” sinyali)19,2 V (“1” sinyali)
- Anahtarlama seviyesi
- < 5 V DC (ACİL DURUŞ için)
- Tipik kapama süresi
- < 30 ms
- Koruma devresi
- Polarite koruma
- Anam çalışma gerilimi Ve
- 500 V AC
- Çalışma gerilimi aralığı
- 42 V AC ... 550 V AC
- Nominal çalışma gerilimi Ie
- 9 A (AC-51)6,5 A (AC-53a)
- Şebeke frekansı
- 50/60 Hz
- Yük akımı aralığı
- 1,5 A ... 9 A (çalışma eğrisine bakın)
- Açma karakteristiği IEC 60947-4-2 ile uyumlu
- Sınıf 10A
- Soğuma süresi
- 20 dk
- Kaçak akımı
- 0 mA
- Koruma devresi
- Aşırı gerilim koruması
- Not
- Onay: kayar değiştirme kontağı, sinyal kontağı
- Kontak tipi
- 1 enversör kontak
- Anahtarlama kapasitesi IEC 60947-5-1'e göre
- 3 A (230 V, AC15)2 A (24 V (DC13))
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo soyma uzunluğu
- 10 mm
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 14
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo soyma uzunluğu
- 10 mm
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 14
- Durum göstergesi
- LED (sari)
- Çalışma gerilimi göstergesi
- Yeşil LED
- Hata gösterimi
- Kırmızı LED
- Genişlik
- 22,5 mm
- Yükseklik
- 107,5 mm
- Derinlik
- 114 mm
- UL 94'e uygun yanmazlık sınıfı
- V0 (Muhafaza)
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- 5 °C ... 70 °C (Zayıflamayı dikkate alın)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 2000 m
- Tanımlama
- II (2) G [Ex e] [Ex d] [Ex px] II (2) D [Ex t] [Ex p]
- Sertifika
- PTB 07 ATEX 3145NLDX.E228652
- Tanımlama
- ≤ 3
- Açıklama
- Güvenli kapatma
- Tanımlama
- 2
- Açıklama
- Motor koruması
- Tanımlama
- ≤ e
- Açıklama
- Güvenli kapatma
- Tanımlama
- ≤ 3
- Açıklama
- Güvenli kapatma
- SCCR
- 100 kA (500 V AC (sigorta: 30 A sınıf CC/30 A sınıf J (yüksek arıza)))5 kA (500 V AC (sigorta: 20 A RK5 (standart arıza)))
- FLA
- 6,5 A (500 V AC)
- Group installation
- 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded)
- Category code
- NLDX / NRNT
- Standartlar/yönetmelikler
- IEC 60947-1EN 60947-4-2IEC 61508ISO 13849
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- yan yana dizilebilir, aralıklandırma için bkz. azalma
- Montaj pozisyonu
- dikey (yatay DIN rayı, motor çıkışı aşağıda)
