Phoenix Contact/Hibrit motor yol vericiler

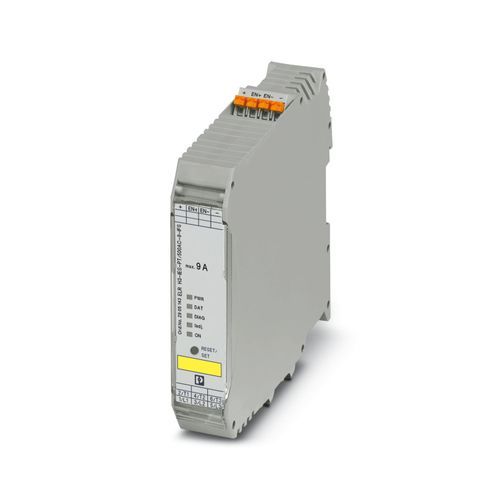

ELR H3-IES-PT/500AC-9-IFS - Hibrit motor yol vericiler 2905143
500 V AC'ye kadar olan 3~ AC motorların çalıştırılması için ağ destekli hibrit motor yol vericiler, çıkış akımı: 9 A, ayarlanabilir aşırı yüklenme kapatması ve Push-in bağlantı, DIN ray konnektörü birlikte sağlanır.

Ürün verileri
82 parametreTeknik Özellikler
- Ürün tipi
- Hibrit motor yol vericiler
- Ürün gamı
- CONTACTRON
- Çalışma modu
- 100% çalışma faktörü
- Faz sayısı
- 3
- Motor yol verici tipi
- Direkt yol verici
- Anahtarlama sıklığı
- ≤ 2 Hz (Yüke bağlı)
- Nominal durum için maksimum güç kaybı
- 12 W
- Anahtarlama sıklığı
- ≤ 2 Hz (Yüke bağlı)
- Maksimum güç kaybı
- 7 W
- Minimum güç kaybı
- 0,88 W
- Koordinasyon tipi
- 1
- Kontrol devresi nominal besleme gerilimi US
- 24 V DC
- Kontrol besleme gerilimi aralığı
- 19,2 V DC ... 30 V DC
- Nominal kontrol besleme akımı IS
- 60 mA
- Koruma devresi
- Aşırı gerilim korumasıPolarite koruma; Paralel polarite koruma diyodu
- Nominal izolasyon gerilimi
- 550 V
- Nominal darbe gerilimi
- 6 kV
- Darbe gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Kontrol girişi ile kontrol besleme gerilimi arasındaki ve yardımcı devreden ana devreye giden izolasyon karakteristikleri
- Güvenli izolasyon (IEC 60947-1)
- Kontrol girişi ile yardımcı devreye giden kontrol besleme gerilimi arasındaki izolasyon karakteristikleri
- Yardımcı devrede güvenli izolasyon (IEC 60947-1) ≤ 300 V AC
- Çalışma eşiği
- > 60 A
- Yanıt süresi
- < 0,5 s
- Giriş ismi
- Girişi etkinleştir
- Not
- Etkinleştirme girişi yanıp sönen sinyallerle uyumludur (maks. 3 ms süreli test palsı yarıiletken çıkış sinyali),maks. 4 ms'lik yanıp sönmeyen palslar emniyet fonksiyonunu negatif etkilemeden tolere edilir.
- Nominal aktivasyon gerilimi UC
- 24 V DC
- Tetikleme gerilimi aralığı
- 19,2 V DC ... 30 V DC
- Nominal aktivasyon akımı IC
- 7 mA
- Anahtarlama eşiği
- 9,6 V (“0” sinyali)19,2 V (“1” sinyali)
- Anahtarlama seviyesi
- < 5 V DC (ACİL DURUŞ için)
- Tipik kapama süresi
- < 30 ms
- Koruma devresi
- Polarite koruma
- Anam çalışma gerilimi Ve
- 500 V AC
- Çalışma gerilimi aralığı
- 42 V AC ... 550 V AC
- Nominal çalışma gerilimi Ie
- 9 A (AC-51)7 A (AC-53a)
- Şebeke frekansı
- 50/60 Hz
- Yük akımı aralığı
- 1,5 A ... 9 A (çalışma eğrisine bakın)
- Açma karakteristiği IEC 60947-4-2 ile uyumlu
- Sınıf 10A
- Soğuma süresi
- 20 dk (otomatik reset için)
- Kaçak akımı
- 0 mA
- Koruma devresi
- Aşırı gerilim koruması; Varistör
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo soyma uzunluğu
- 10 mm
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 14
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo soyma uzunluğu
- 10 mm
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 14
- Durum göstergesi
- LED (sari)
- Çalışma gerilimi göstergesi
- Yeşil LED
- Hata gösterimi
- Kırmızı LED
- Genişlik
- 22,5 mm
- Yükseklik
- 107,5 mm
- Derinlik
- 114 mm
- UL 94'e uygun yanmazlık sınıfı
- V0 (Muhafaza)
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -5 °C ... 60 °C (Zayıflamayı dikkate alın)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 2000 m
- Sertifika
- UKCA-uyumlu
- Tanımlama
- II (2) G [Ex eb] [Ex db] [Ex pxb] II (2) D [Ex tb] [Ex pb]
- Sertifika
- PTB 15 ATEX 3000NLDX.E228652NRNT.E172140
- Tanımlama
- ≤ 3
- Açıklama
- Güvenli kapatma
- Tanımlama
- 2
- Açıklama
- Motor koruması
- Tanımlama
- e
- Açıklama
- Güvenli kapatma
- Tanımlama
- ≤ 3
- Açıklama
- Güvenli kapatma
- SCCR
- 100 kA (480 V AC (sigorta: 30 A sınıf CC/30 A sınıf J (yüksek arıza)))5 kA (480 V AC (sigorta: 20 A RK5 (standart arıza)))
- FLA
- 7,6 A (480 V AC)
- Group installation
- 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded)30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded)
- Category code
- NLDX / NRNT
- Horsepower ratings
- 2 hp (208 V AC)2 hp (230 V AC)2 hp (240 V AC)5 hp (480 V AC)
- Standartlar/yönetmelikler
- IEC 60947-1EN 60947-4-2IEC 61508ISO 13849
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- yan yana dizilebilir, aralıklandırma için bkz. azalma
- Montaj pozisyonu
- dikey (yatay DIN rayı, motor çıkışı aşağıda)
