Festo/CK-1/8-PK-3

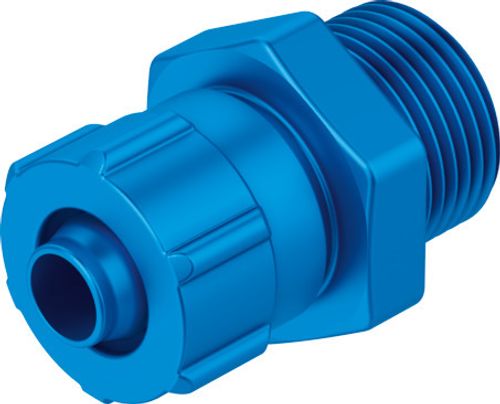

Hızlı bağlantı CK-1/8-PK-3 3563

Hızlı bağlantı CK-1/8-PK-3 3563
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Nominal genişlik
2 mm
Vida dişli muyluda conta türü
Sızdırmazlık halkası
Montaj konumu
herhangi bir
Tasarım
düz şekil
Hazne boyutu
10
Komple sıcaklık aralığı çalışma basıncı
-0.095 MPa ... 1 MPa
Komple sıcaklık aralığı çalışma basıncı
-0.95 bar ... 10 bar
Komple sıcaklık aralığı çalışma basıncı
-13.775 psi ... 145 psi
Çalışma basıncına ilişkin not
Su: maks. 50 °C'de maks. 0,6 MPa
İşletim ortamı
ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava Su (sıvı, buzsuz)
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün Su: G vida dişi yalnızca ek donanım olarak OL tipi sızdırmazlık halkasıyla kullanılabilir
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Ortam sıcaklığı
-10 °C ... 60 °C
Nominal sıkma torku
3.5 Nm
Nominal sıkma torkuna tolerans
±% 20
Pnömatik bağlantı 1
Erkek diş G1/8
Pnömatik bağlantı 2
dış çapı Ø 4 mm olan hortum için Somunlu iç çapı Ø 3 mm olan geçmeli nipel için
Somun malzemesi
Dövme alüminyum alaşım, eloksallı
Vida dişli muylu malzemesi
Dövme alüminyum alaşım, eloksallı
Malzeme hakkında not
RoHS uyumlu
Sızdırmazlık halkası malzemesi
PA takviyeli TPE-U(PU)

Aksesuarlar

Körleme parçası 6213
Körleme parçası 6213

CV-PK-3-B

Somun 205254
Somun 205254

MCK-PK-3

Hortum 197376
Hortum 197376

PUN-H-4X0,75-NT

Hortum 197383
Hortum 197383

PUN-H-4X0,75-BL

Hortum 197390
Hortum 197390

PUN-H-4X0,75-SW

Hortum 8048671
Hortum 8048671

PUN-H-4X0,75-TBL
