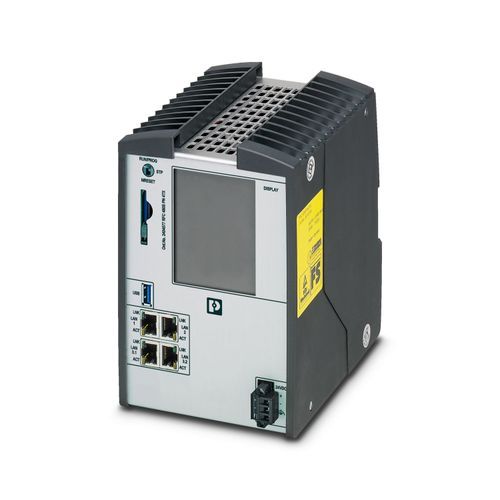

RFC 480S PN 4TX - Safety controller 2404577



4 x 10/100/1000 Ethernet'e sahip Uzak Saha Kontrolörü, INTERBUS master, entegre PROFIsafe emniyet kontrolörüne sahip PROFINET kontrolörü, PROFINET cihazı, IP20 koruma sınıfı, tak-çıkar parametrelendirme belleği
RFC 480S PN 4TX - Safety controller 2404577
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Uygulamaya yönelik not
Yalnızca endüstriyel kullanım için
Ürün tipi
Kontrolör
Ürün gamı
Remote Field Controller
Tasarım
Stand-Alone
Koruma sınıfı
III (IEC 61140, EN 61140, VDE 0140-1)
Diyagnostik ekranı
evet
İşlemci
Intel®Core™ i5-6300U, 2x 2,4 GHz (Dual-Core)Arm®Cortex®-A9 800 MHz (Güvenlik)Arm®Cortex®-A8 600 MHz (Güvenlik)
Kalıcı veri depolama
2 Mbyte
Program hafızası
tip. 16 Mbyte
Veri depolama
32 Mbyte
Kontrol görev sayısı
16
Cihaz fonksiyonu
PROFINET kontrolörü, PROFINET cihazı
Güncelleme hızı
min. 1 ms
Desteklenen cihaz sayısı
maks. 256
Diyagnostik ekranı
evet
Kontrolör yedeklemesi
yok
Emniyet fonksiyonu
evet
Desteklenen programlama dilleri
Instruction list (IL)Symbolic flowchart (SFC)Ladder diagram (LD)Function block diagram (FBD)Structured text (ST)
Mühendislik aracı
PC Worx
Diyagnostik aracı
DIAG+, versiyon 2.00 veya yukarısı
Uygulama arayüzü
TCP/IP soketleri üzerinden cihaz sürücü arabirimi
Güç tüketimi
tip. 25 W (Fan modülü bulunmayan)maks. 35 W (Fan modülü bulunan)
Nominal durum için maksimum güç kaybı
tip. 24 W (Fan modülü bulunmayan)tip. 24 W (Fan modülü bulunmayan)
Besleme gerilimi
24 V DC
Besleme gerilim aralığı
19,2 V DC ... 30 V DC (dalgalanma dahil)
Bağlantı beslemesi
Vidalı klemensler, geçmeli
Tipik akım tüketimi
1 A
Realtime saat
Entegre edilmiş (bataryalı yedekleme)
İletken kesiti, tek telli
0,2 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,2 mm² ... 2,5 mm²
Kablo kesiti AWG
24 ... 12
Web server
yok
Arabirim adeti
1
Bağlantı yöntemi
A tipi USB, erkek konnektör
Bus sistemi
RJ45
Arabirim adeti
4
Bağlantı yöntemi
RJ45 dişi konnektör
İletim hızı
10/100/1000 MBit/s (100 Mbps (LAN 3.1 ve LAN 3.2), 1000 Mbps (LAN 1, LAN 2))
Genişlik / Yükseklik / Derinlik
122 mm / 182 mm / 173 mm (fan modülü yok)122 mm / 220 mm / 173 mm (Fan modülü bulunan)
Renk
antrasit gri (RAL 7016)
Kategori
maks. 4
Performans seviyesi (PL)
maks. e
Güvenlik Bütünlük Seviyesi (SIL)
maks. 3
Güvenlik Bütünlük Seviyesi Talep Limiti (SIL CL)
maks. 3
Koruma sınıfı
IP20 (Üreticinin beyanı, UL değerlendirmesi yok)
Ortam sıcaklığı (çalışma)
0 °C ... 60 °C deniz seviyesinden 2000 m’ye kadar (40 °C'den itibaren sadece fan modülüyle)0 °C ... 55 °C Ortalama deniz seviyesinden 2000 m ... 3000 m yükseklikte (Yalnızca fan modülü ile birlikte)0 °C ... 50 °C Ortalama deniz seviyesinden 3000 m ... 4000 m yükseklikte (Yalnızca fan modülü ile birlikte)
Ortam sıcaklığı (stok/nakliye)
-25 °C ... 70 °C
İzin verilen nem (çalışma)
10 % ... 95 % (yoğunlaşma yok)
İzin verilen nem (stok/nakliye)
5 % ... 95 % (yoğunlaşma yok)
Darbe (çalışma)
20g (EN 60068-2-27/IEC 60068-2-27'ye uygun)
Darbe (depolama/taşıma)
20g (EN 60068-2-27/IEC 60068-2-27'ye uygun)
Titreşim (çalışma)
1g (EN 60068-2-6/IEC 60068-2-6'ye uygun)
Titreşim (depolama/taşıma)
1g (EN 60068-2-6/IEC 60068-2-6'ye uygun)
Hava basıncı (çalışma)
60 kPa ... 108 kPa (deniz seviyesinden 4000 m’ye kadar)
Hava basıncı (stok/nakliye)
58 kPa ... 108 kPa (deniz seviyesinden 4500 m’ye kadar)
Montaj tipi
DIN rayı montajı
