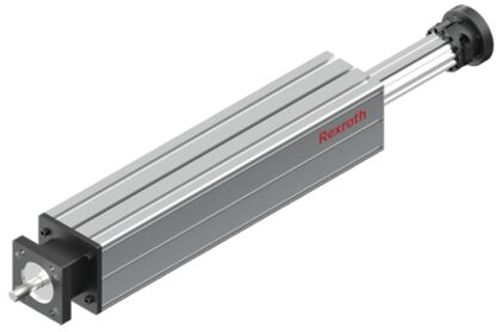

VKK-050-NN-1

VKK bilyalı vidalı tahrik mekanizmasına sahip ilerletme modülü, boyut 50
  • Boşluksuz bilyalı ray kılavuzlu son derece kompakt alüminyum profil (ana gövde)
  • Tolerans sınıfı 7'ye uygun, boşluksuz somun sistemli entegre hassas bilyalı vidalı tahrik mekanizması (KGT)
VKK-050-NN-1
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Anma boyutu [mm]
VKK-050
smax azami hareket yolu [mm]
378
İzin verilen maksimum hareket yoluna ilişkin not
Azami uzunlukta maks. hareket yolu (körüksüz)
amax azami hızlanma [m/s²]
27
vmax izin verilen azami doğrusal hız [m/s]
1.16
İzin verilen vmax azami hız ile ilgili not
tüm uzunluklar için
Lmax azami uzunluk [mm]
480
Cgw kılavuz dinamik yük değeri [N]
6950
Cfb sabit yatak dinamik yük değeri [N]
4000
Cbs bilyalı vidalı tahrik mekanizması dinamik yük değeri [N]
3800
Mt dinamik burulma yük torku [Nm]
97
ML dinamik uzunlamasına taşıma torku [Nm]
61
Mt maks izin verilen maksimum burulma torku [Nm]
48
ML maks izin verilen azami uzunlamasına tork [Nm]
30
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkin not (min. ... m*
0 °C ... 40 °C
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkini bilgi (min. ..*
40°C'en itibaren performans kayıpları
Mekanik aksam için izin verilen ortam sıcaklığı (min. … maks.)
-10 °C ... 60 °C
Mekanik aksam için izin verilen ortam sıcaklığın ilişkin bilgi (min. … maks.)
Yoğuşma noktasının altına düşülmez
Ağırlık [kg]
0
