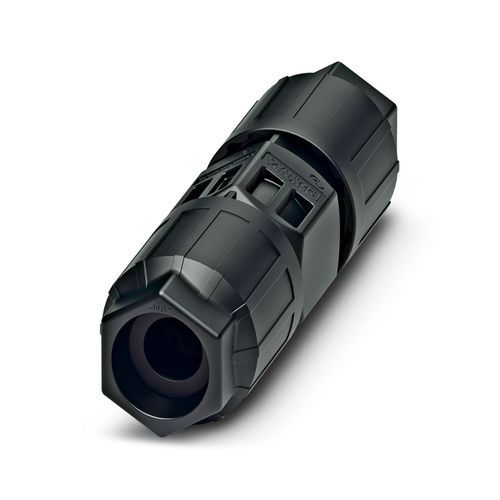

QPD C 2PE1,5 2X4-9 BK - İletken konnektörü 1414700

İletken konnektörü, product family: QPD, bağlantı yöntemi: IDC bağlantı, pin sayısı: 2+PE, 0,5 mm2 ... 1,5 mm2, 690 V, 17,5 A, PA, siyah, İki QUICKON somunlu, kodlama: Kodlama profili, dış kablo çapı: 5 mm ... 7 mm ve 7 mm ... 9,5 mm
QPD C 2PE1,5 2X4-9 BK - İletken konnektörü 1414700
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Cable connector
Ürün gamı
QPD
Tasarım
QPD 3x1,5
Kutup sayısı
3
Bağlantı profili
2+PE
Konum markalama
1, 2, PE
Kutup başına bağlantı sayısı
1
Kodlama
Kodlama profili
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
3
Boyutlu çizim
Genişlik
25 mm
Yükseklik
25 mm
Uzunluk
89,4 mm
Çap
25 mm
Aynı kesit alanına sahip iletkenler arasındaki bağlantı sıklığı
maks. 10
Sıkma torku
8 Nm
Sıkma torku Rakor somunu
8 Nm
Nominal aşırı gerilim (II/2)
8 kV
Nominal aşırı gerilim (III/2)
8 kV
Nominal aşırı gerilim (III/3)
6 kV
Nominal akım
17,5 A
Hacim direnci
< 3 mΩ
nominal gerilim (II/2)
1000 V
nominal gerilim (III/2)
1000 V
Nominal gerilim (III/3)
690 V
Nominal gerilim UN
690 V AC690 V DC
Nominal akım IN
17,5 A
Takma/çekme çevrimleri
maks. 50
Renk
siyah (RAL 9005)
Malzeme Muhafaza
PA
Malzeme Kontak
Cu
Malzeme Kontak yüzeyi
gümüş kaplama
UL 94'e uygun yanmazlık sınıfı
V0
Kablo izolasyon malzemesi
PVC/PE/TPE/kauçuk
VDE 0295'e uygun litz tel yapısı / en küçük kablo çapı
VDE 0295 class 1 - 6 / min. 0.15 mm
Dış kablo çapı
5 mm ... 7 mm7 mm ... 9,5 mm
İzolasyon dahil kablo çapı
1,6 mm ... 3 mm
Konum markalama
1, 2, PE
Kablo izolasyon malzemesi
PVC/PE/TPE/kauçuk
Halojensiz
evet
Koruma sınıf
IP66IP68 (2 m / 24 h)IP69KTakılı değilken dokunma emniyetli (IP2X)
Darbe dayanımı
IK07
Ortam sıcaklığı (çalışma)
-40 °C ... 100 °C
İletken takılıyken sıcaklık
-5 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 100 °C
