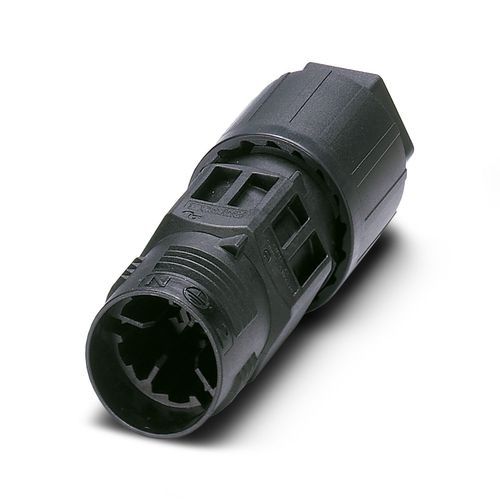

QPD C 4PE2,5 1X9-16 BK - İletken konnektörü 1403831

QUICKON kablo konektörü, siyah, 4 + PE-pos., 1,0 mm2 ... 2.5 mm2 / 690 V / 20 A, 9 mm ... 16 mm kablo çapı.
QPD C 4PE2,5 1X9-16 BK - İletken konnektörü 1403831
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Cable connector
Ürün gamı
QPD
Tasarım
QPD 5x2,5
Kutup sayısı
5
Bağlantı profili
4+PE
Konum markalama
1, 2, 3, N, PE
Kutup başına bağlantı sayısı
1
Kodlama
Kodlama profili
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
3
Boyutlu çizim
Genişlik
34,6 mm
Yükseklik
34,6 mm
Uzunluk
96,3 mm
Çap
34,6 mm
Anahtar ebadı
27 mm
Montaj için anahtar ölçüsü
27 mm
Aynı kesit alanına sahip iletkenler arasındaki bağlantı sıklığı
maks. 10
Sıkma torku
10 Nm5 Nm
Sıkma torku Rakor somunu
10 Nm
Sıkma torku Kilitleme somunu
5 Nm
Anahtar ebadı Rakor somunu
27 mm
Nominal aşırı gerilim (II/2)
8 kV
Nominal aşırı gerilim (III/2)
8 kV
Nominal aşırı gerilim (III/3)
6 kV
Nominal akım
20 A
Hacim direnci
< 3 mΩ
nominal gerilim (II/2)
1000 V
nominal gerilim (III/2)
1000 V
Nominal gerilim (III/3)
690 V
Nominal gerilim UN
690 V AC690 V DC
Nominal akım IN
20 A
Takma/çekme çevrimleri
maks. 50
Renk
siyah (RAL 9005)
Malzeme Muhafaza
PA
Malzeme Kontak
Cu
Malzeme Kontak yüzeyi
gümüş kaplama
UL 94'e uygun yanmazlık sınıfı
V0
Kablo izolasyon malzemesi
PVC/PE/TPE/kauçuk
VDE 0295'e uygun litz tel yapısı / en küçük kablo çapı
VDE 0295 class 1 - 6 / min. 0.15 mm
Dış kablo çapı
9 mm ... 16 mm
İzolasyon dahil kablo çapı
2 mm ... 3,8 mm
Konum markalama
1, 2, 3, N, PE
Kablo izolasyon malzemesi
PVC/PE/TPE/kauçuk
Halojensiz
evet
Koruma sınıf
IP66IP68 (2 m / 24 h)IP69K
Darbe dayanımı
IK07
Ortam sıcaklığı (çalışma)
-40 °C ... 100 °C
İletken takılıyken sıcaklık
-5 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 100 °C
