IMC12-04BPPVC0SA71 | SECA Mühendislik

Ürünler
/
Sick
/
Endüktif yaklaşım sensörleri
/

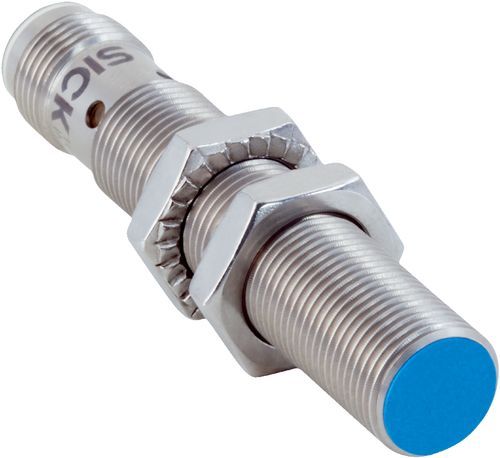

IMC12-04BPPVC0SA71

Sick/Endüktif yaklaşım sensörleri

IMC12-04BPPVC0SA71

Endüktif yaklaşım sensörleri | IMC, IMC12-04BPPVC0SA71 | Algılama mesafesi Sn: 0 mm ... 4 mm | Metale montaj: Düz kafa | Elektriksel kablolama: DC 4 telli | Anahtarlama çıkışı: PNP | Anahtarlama fonksiyonu: Normalde kapalı, Normalde açık | Bağlantı tipi: Soket M12, 4-pin | Smart Sensor: Enhanced Sensing, Etkili İletişim, Arıza teşhis, Smart Task (Sayaç + etki önleme)

IMC12-04BPPVC0SA71

Ürün verileri

Teknik Özellikler

99 parametre

Gövde yapısı: Metrik
Vida dişi büyüklüğü: M12 x 1
Çap: Ø 12 mm
Algılama mesafesi Sn: 0 mm ... 4 mm ¹⁾
Emniyete alınmış algılama mesafesi Sa: 3,24 mm
Anahtarlama noktası sayısı: 4 adede kadar ayarlanabilir anahtarlama noktası veya pencere
Anahtarlama modları

İndirmeler

(CS) dataSheet IMC12-04BPPVC0SA71 1079288 cs

(DA) dataSheet IMC12-04BPPVC0SA71 1079288 da

(DE) dataSheet IMC12-04BPPVC0SA71 1079288 de

(EN) dataSheet IMC12-04BPPVC0SA71 1079288 en

(ES) dataSheet IMC12-04BPPVC0SA71 1079288 es

(Fİ) dataSheet IMC12-04BPPVC0SA71 1079288 fi

(FR) dataSheet IMC12-04BPPVC0SA71 1079288 fr

(İT) dataSheet IMC12-04BPPVC0SA71 1079288 it

(JA) dataSheet IMC12-04BPPVC0SA71 1079288 ja

(KO) dataSheet IMC12-04BPPVC0SA71 1079288 ko

(NL) dataSheet IMC12-04BPPVC0SA71 1079288 nl

(PL) dataSheet IMC12-04BPPVC0SA71 1079288 pl

(PT) dataSheet IMC12-04BPPVC0SA71 1079288 pt

(RU) dataSheet IMC12-04BPPVC0SA71 1079288 ru

(SV) dataSheet IMC12-04BPPVC0SA71 1079288 sv

(TR) dataSheet IMC12-04BPPVC0SA71 1079288 tr

(ZF) dataSheet IMC12-04BPPVC0SA71 1079288 zf

(ZH) dataSheet IMC12-04BPPVC0SA71 1079288 zh

Single point, Window mode, Two point mode, Görsel ayar yardımı

Qint.1 / Qint.2 Pin 2 üzerinde anahtarlama frekansı:

1.000 Hz

Metale montaj

Düz kafa

Bağlantı tipi

Soket M12, 4-pin ²⁾

Anahtarlama çıkışı

PNP

Q/C çıkışı

Anahtarlama çıkışı veya IO-Link modu

MFC çıkışı

Anahtarlama çıkışı veya giriş

Çıkış fonksiyonu

Normalde kapalı / Normalde açık

Devre değiştirme türü özelliği

Programlanabilir

Elektriksel kablolama

DC 4 telli

Koruma sınıfı

IP68 ³⁾

IP69K ⁴⁾

Özel özellikler

Smart Task, Soğutma ve yağlama maddelerine dayanıklı, IO-Link

Özel uygulamalar

Soğutma ve yağlama maddesi alanı, zorlu kullanım koşulları

Özel ifade

Soğutma ve yağlama maddelerine dayanıklı

Pin-2 konfigürasyonu

Dış giriş, öğretme, anahtarlama sinyali

Teslimat Kapsamı

Sabitleme somunu, paslanmaz çelik V2A, kilit dişli (2 x)

Besleme Gerilimi

10 V DC ... 30 V DC ¹⁾

Sinyal taşıma

≤ 10 %

Gerilim düşmesi

≤ 2 V ²⁾

Histerezis

Programlanabilir ³⁾

Tekrarlanabilirlik

≤ 5 % ⁴⁾

⁵⁾

Sıcaklık sapması (başlangıç Sr değeri)

± 10 %

EMVC

EN 60947-5-2 uyarınca

Sürekli akım Ia

≤ 200 mA ⁶⁾

Kısa devre koruması

✔

Power-up pulse suppression

✔

Darbe ve titreşim dayanımı

100 g / 2 ms / 500 döngü; 150 g / 1 milyon döngü; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g

Çalışma ortamı sıcaklığı

–40 °C ... +75 °C

Gövde malzemesi

Paslanmaz çelik V2A, DIN 1.4305 / AISI 303

Malzeme, algılama yüzeyi

Plastik, LCP

Gövde uzunluğu

65 mm

Faydalı vida dişi uzunluğu

48 mm

Maks. sıkma torku

Typ. 32 Nm ⁷⁾

UL-dosya no.

E181493

Öğretme doğruluğu

Sr’nin +/- %3’ü

Çözünürlük, tipik (aralık)

10 μm (0 mm ... 1 mm)

20 μm (1 mm ... 3 mm)

40 μm (3 mm ... 4 mm)

Çözünürlük, maksimum (aralık)

20 μm (0 mm ... 1 mm)

40 μm (1 mm ... 3 mm)

75 μm (3 mm ... 4 mm)

MTTFD

688 yıl

DCavg

0 %

TM (kullanım ömrü)

20 yıl

İletişim arayüzü

IO-Link V1.1

İletişim arayüzü ayrıntısı

COM2 (38,4 kBaud)

Döngü süresi

5 ms

Proses verisi uzunluğu

32 Bit

Proses verisi yapısı

Bit 0 = Anahtarlama sinyali Q_L1

Bit 1 = Anahtarlama sinyali Q_L2

Bit 2 = Anahtarlama sinyali Q_Int3

Bit 3 = Anahtarlama sinyali Q_Int4

Bit 18 ... 31 = Sayaç değeri

Fabrika ayarları

Anahtarlama noktası 1: Referans değer 1

Çıkış: Normalde açık

Pin 2 konfigürasyonu: Giriş

Bilgi

Referans değer, anahtarlama noktası için mm cinsinden rakamlar olarak sensöre kaydedilmiştir

Referans değer 1

4 mm

Referans değer 2

3 mm

Referans değer 3

2 mm

Referans değer 4

1 mm

Paslanmaz çelik (V2A)

Yakl. 0,7

Alüminyum (Al)

Yakl. 0,4

Bakır (Cu)

Yakl. 0,3

Pirinç (sarı) (Ms)

Yakl. 0,4

Not

Ilgili grafik için bakınız "montaj uyarısı"

B

12 mm

C

12 mm

D

12 mm

F

32 mm

Smart Task tanımı

Sayaç + etki önleme

Mantık fonksiyonu

Pencere

Histerezis

Doğrudan

Zamanlayıcı fonksiyonu

Devre dışı bırakılmış

Açılma gecikmesi

Kapanma gecikmesi

Açılma ve kapanma gecikmesi

Pals (One Shot)

İnverter

Ayarlanabilir

Maksimum sayma frekansı

SIO Logic: 1000 Hz ¹⁾

IOL: 1000 Hz ²⁾

Resetleme süresi

SIO Logic: 500 µs

IOL: ---

Gecikme süresi maks.

SIO Logic: 30 s ¹⁾

IOL: 30 s ²⁾

Anahtarlama sinyali

Anahtarlama sinyali QL1

Anahtarlama çıkışı (ayarlanan sınır değere bağlı)

Anahtarlama sinyali QL2

Anahtarlama çıkışı (ayarlanan sınır değere bağlı)

Ölçüm değeri

Sayma değeri

EU declaration of conformity

✔

UK declaration of conformity

✔

ACMA declaration of conformity

✔

MAR declaration of conformity

✔

China-RoHS

✔

IO-Link

✔

ECLASS 5.0

27270101

ECLASS 5.1.4

27270101

ECLASS 6.0

27270101

ECLASS 6.2

27270101

ECLASS 7.0

27270101

ECLASS 8.0

27270101

ECLASS 8.1

27270101

ECLASS 9.0

27270101

ECLASS 10.0

27270101

ECLASS 11.0

27270101

ECLASS 12.0

27274001

ETIM 5.0

EC002714

ETIM 6.0

EC002714

ETIM 7.0

EC002714

ETIM 8.0

EC002714

UNSPSC 16.0901

39122230
