IMC18-12NPPVC0SB00 | SECA Mühendislik
Sick / Endüktif yaklaşım sensörleri

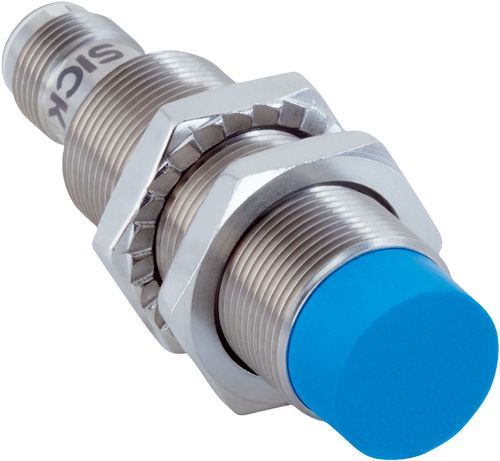

IMC18-12NPPVC0SB00
Ürün verileri
Teknik Özellikler 95 parametre
Gövde yapısı Metrik
Vida dişi büyüklüğü M18 x 1
Çap Ø 18 mm
Algılama mesafesi Sn 0 mm ... 12 mm 1)
Emniyete alınmış algılama mesafesi Sa 9,72 mm
Anahtarlama noktası sayısı 4 adede kadar ayarlanabilir anahtarlama noktası veya pencere
Anahtarlama modları Single point, Window mode, Two point mode, Görsel ayar yardımı
Qint.1 / Qint.2 Pin 2 üzerinde anahtarlama frekansı: 250 Hz
Bağlantı tipi Soket M12, 4-pin 2)
Q/C çıkışı Anahtarlama çıkışı veya IO-Link modu
MFC çıkışı Anahtarlama çıkışı veya giriş
Çıkış fonksiyonu Normalde kapalı / Normalde açık
Devre değiştirme türü özelliği Programlanabilir
Elektriksel kablolama DC 4 telli Koruma sınıfı IP68 3)
IP69K 4)
Özel özellikler Smart Task, Soğutma ve yağlama maddelerine dayanıklı, IO-Link
Özel uygulamalar Soğutma ve yağlama maddesi alanı, zorlu kullanım koşulları
Özel ifade Sn Teach limiti hariç
Pin-2 konfigürasyonu Dış giriş, öğretme, anahtarlama sinyali
Teslimat Kapsamı Sabitleme somunu, paslanmaz çelik V2A, kilit dişli (2 x)
Besleme Gerilimi 10 V DC ... 30 V DC 1)
Histerezis Programlanabilir 3) Tekrarlanabilirlik ≤ 5 % 4)
5)
Sıcaklık sapması (başlangıç Sr değeri) ± 10 %
EMVC EN 60947-5-2 uyarınca
Sürekli akım Ia ≤ 200 mA 6)
Power-up pulse suppression ✔
Darbe ve titreşim dayanımı 100 g / 2 ms / 500 döngü; 150 g / 1 milyon döngü; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g
Çalışma ortamı sıcaklığı –40 °C ... +75 °C
Gövde malzemesi Paslanmaz çelik V2A, DIN 1.4305 / AISI 303
Malzeme, algılama yüzeyi Plastik, LCP
Faydalı vida dişi uzunluğu 39 mm
Maks. sıkma torku Typ. 90 Nm 7)
Öğretme doğruluğu Sr’nin +/- %3’ü Çözünürlük, tipik (aralık) 40 μm (0 mm ... 8 mm)
75 μm (8 mm ... 10 mm)
150 μm (10 mm ... 12 mm)
Çözünürlük, maksimum (aralık) 75 μm (8 mm ... 10 mm)
150 μm (10 mm ... 12 mm)
300 μm (10 mm ... 12 mm)
İletişim arayüzü IO-Link V1.1
İletişim arayüzü ayrıntısı COM2 (38,4 kBaud)
Proses verisi uzunluğu 32 Bit Proses verisi yapısı Bit 0 = Anahtarlama sinyali QL1
Bit 1 = Anahtarlama sinyali QL2
Bit 2 = Anahtarlama sinyali QInt3
Bit 3 = Anahtarlama sinyali QInt4
Bit 16 ... 31 = Mesafe değeri
Fabrika ayarları Anahtarlama noktası 1: Referans değer 1
Çıkış: Normalde açık
Pin 2 konfigürasyonu: Giriş
Bilgi Referans değer, anahtarlama noktası için mm cinsinden rakamlar olarak sensöre kaydedilmiştir
Paslanmaz çelik (V2A) Yakl. 0,7
Pirinç (sarı) (Ms) Yakl. 0,4
Not Ilgili grafik için bakınız "montaj uyarısı"
Smart Task tanımı Temel mantık Mantık fonksiyonu AND
VEYA
XOR
Histerezis
Zamanlayıcı fonksiyonu Açılma gecikmesi
Kapanma gecikmesi
Açılma ve kapanma gecikmesi
Pals (One Shot)
Anahtarlama frekansı SIO Direct: 250 Hz, SIO Logic: 250 Hz, IOL: 250 Hz 1) 2) 3)
Anahtarlama sinyali QL1 Anahtarlama çıkışı
Anahtarlama sinyali QL2 Anahtarlama çıkışı
EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
