Sick/Endüktif yaklaşım sensörleri

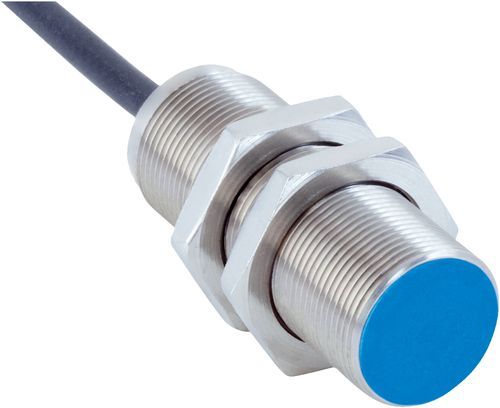

IMG18-08BPSZU2S
Endüktif yaklaşım sensörleri | IMG, IMG18-08BPSZU2S | Gövde tasarımı: Standart gövde şekli | Özel uygulamalar: Soğutma ve yağlama maddesi alanı, mobil iş makineleri, zorlu kullanım koşulları | Algılama mesafesi Sn: 8 mm | Metale montaj: Düz kafa | Elektriksel kablolama: DC 3 telli | Anahtarlama çıkışı: PNP | Anahtarlama fonksiyonu: Normalde açık | Bağlantı tipi: 3 telli kablo, 2 m | Özel özellikler: Soğutma ve yağlama maddelerine dayanıklı, Sıcaklık dayanımı

Ürün verileri
75 parametreTeknik Özellikler
- Gövde yapısı
- Metrik
- Gövde tasarımı
- Standart gövde şekli
- Vida dişi büyüklüğü
- M18 x 1
- Çap
- Ø 18 mm
- Algılama mesafesi Sn
- 8 mm
- Emniyete alınmış algılama mesafesi Sa
- 6,48 mm
- Metale montaj
- Düz kafa
- Anahtarlama frekansı
- 1.000 Hz
- Bağlantı tipi
- 3 telli kablo, 2 m
- Anahtarlama çıkışı
- PNP
- Çıkış fonksiyonu
- Normalde açık
- Elektriksel kablolama
- DC 3 telli
- Koruma sınıfı
IP67 1)
IP68 1)
IP69K 2)
- Özel özellikler
- Soğutma ve yağlama maddelerine dayanıklı, Sıcaklık dayanımı
- Özel uygulamalar
- Soğutma ve yağlama maddesi alanı, mobil iş makineleri, zorlu kullanım koşulları
- Teslimat Kapsamı
- Sabitleme somunu, pirinç (sarı), nikel kaplı (2 x)
- Besleme Gerilimi
- 10 V DC ... 30 V DC
- Sinyal taşıma
- ≤ 10 %
- Gerilim düşmesi
- ≤ 2 V 1)
- Zaman gecikmesi
- ≤ 100 ms
- Histerezis
- 3 % ... 20 %
- Tekrarlanabilirlik
≤ 2 % 2)
3)
- Sıcaklık sapması (başlangıç Sr değeri)
- ± 10 %
- EMVC
- EN 60947-5-2 uyarınca
- Çevre testi
- Hızlı sıcaklık değişimi EN 60068-2-14, Na: TA = –25 °C, TB = 75 °C, t1 = 40 dak, t2 = < 10 sn, 300 çevrim
- Korozyon testi
- Tuz sisi püskürtme testi EN 60068-2-52: zorluk derecesi 5, 4 çevrim
- Sürekli akım Ia
- ≤ 200 mA
- Yüksüzlük akımı
- ≤ 10 mA
- Kablo malzemesi
- PUR
- Kablo çapı
- 0,25 mm²
- İletken çapı
- Ø 3,9 mm
- Bükme yarıçapı
Sabit döşemede > 5 x kablo çapı
Hareketli durumda > 10 x kablo çapı
- Kısa devre koruması
- ✔
- Power-up pulse suppression
- ✔
- Darbe ve titreşim dayanımı
Titreşime karşı dayanıklılık EN 60068-2-6 Fc: 60 g Peak (10 Hz ... 2.000 Hz)
Sürekli darbe dayanımı EN 60068-2-27 Ea: 100 g 2 ms sinüsoidal; 3 koordinat ekseninin her yönünde 500 darbe
Geniş bant gürültüleri EN 60068-2-64: 15 g rms (5 Hz ... 2.000 Hz) / 3 koordinat ekseninin her yönünde 8 saat
- Gösterge
- Sarı LED
- Şalter durumu
Statik açık: Anahtarlama çıkışı aktif - Çalışma ortamı sıcaklığı
- –40 °C ... +85 °C
- Gövde malzemesi
- Pirinç, nikel kaplı
- Malzeme, algılama yüzeyi
- Plastik, LCP
- Gövde uzunluğu
- 59,4 mm
- Faydalı vida dişi uzunluğu
- 54,9 mm
- Maks. sıkma torku
- ≤ 30 Nm
- Koruma sınıfı
- III
- UL-dosya no.
- E181493
- MTTFD
- 1.820 yıl
- DCavg
- 0 %
- TM (kullanım ömrü)
- 20 yıl
- Bilgi
- Değerler, değişebilen kılavuz değerlerdir
- Çelik St37 (Fe)
- 1
- Paslanmaz çelik (V2A)
- Yakl. 0,72
- Alüminyum (Al)
- Yakl. 0,37
- Bakır (Cu)
- Yakl. 0,29
- Pirinç (sarı) (Ms)
- Yakl. 0,39
- Not
- Ilgili grafik için bakınız "montaj uyarısı"
- B
- 18 mm
- C
- 18 mm
- D
- 24 mm
- F
- 64 mm
- ECLASS 5.0
- 27270101
- ECLASS 5.1.4
- 27270101
- ECLASS 6.0
- 27270101
- ECLASS 6.2
- 27270101
- ECLASS 7.0
- 27270101
- ECLASS 8.0
- 27270101
- ECLASS 8.1
- 27270101
- ECLASS 9.0
- 27270101
- ECLASS 10.0
- 27270101
- ECLASS 11.0
- 27270101
- ECLASS 12.0
- 27274001
- ETIM 5.0
- EC002714
- ETIM 6.0
- EC002714
- ETIM 7.0
- EC002714
- ETIM 8.0
- EC002714
- UNSPSC 16.0901
- 39122230
