Sick/Endüktif yaklaşım sensörleri

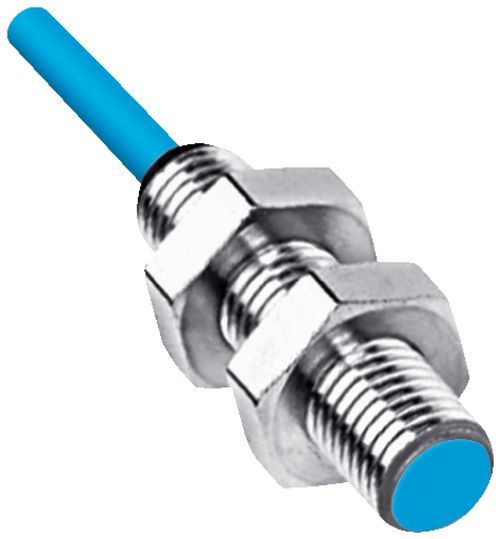

IM08-01B-N-ZW0



Endüktif yaklaşım sensörleri | IMN, IM08-01B-N-ZW0 | Özel uygulamalar: Patlayıcı ortam | Algılama mesafesi Sn: 1 mm | Metale montaj: Düz kafa | Anahtarlama çıkışı: NAMUR | Anahtarlama fonksiyonu: Normalde kapalı | Bağlantı tipi: 2 telli kablo, 2 m | Bilgi: II 1G Ex ia IIC T6 Ga Ta –20 °C ... +70 °C PTB 03 ATEX 2037 2014/34/EU (ATEX) ve DIN EN ISO/IEC 80079-34 sayılı yönetmelikler kapsamında, sipariş edilen cihazın müşterinize giderken izlenebilirliğinin kendi sorumluluğunuz altında olduğunu belirtmek istiyoruz (Müşterinizin dokümantasyonu ve Ürün No., Datcode, Seri No. gibi ilgili ürün verileri.)
IM08-01B-N-ZW0
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Gövde yapısı
Metrik
Vida dişi büyüklüğü
M8 x 1
Çap
Ø 8 mm
Algılama mesafesi Sn
1 mm
Emniyete alınmış algılama mesafesi Sa
0,81 mm
Metale montaj
Düz kafa
Anahtarlama frekansı
2.000 Hz
Bağlantı tipi
2 telli kablo, 2 m
Anahtarlama çıkışı
NAMUR
Çıkış fonksiyonu
Normalde kapalı
Koruma sınıfı
IP67 1)
Özel uygulamalar
Patlayıcı ortam
Teslimat Kapsamı
Sabitleme somunu, pirinç (sarı), nikel kaplı (2 x)
Besleme Gerilimi
7,5 V DC ... 25 V DC 1)
Histerezis
1 % ... 15 %
Sıcaklık sapması (başlangıç Sr değeri)
± 10 %
EMVC
EN 60947-5-6 uyarınca
Sönümlenmiş akım tüketimi
≤ 1 mA
Sönümlenmemiş akım tüketimi
≥ 2,2 mA
Kablo malzemesi
PVC
Kablo çapı
0,14 mm²
İletken çapı
Ø 3,5 mm
Kablo dayanımı
50 Ω
Darbe ve titreşim dayanımı
30 g, 11 ms / 10 … 55 Hz, 1 mm
Çalışma ortamı sıcaklığı
–20 °C ... +70 °C
Gövde malzemesi
Pirinç(Sarı), nikel kaplı
Malzeme, algılama yüzeyi
Plastik, PTB
Gövde uzunluğu
30 mm
Faydalı vida dişi uzunluğu
29 mm
Maks. sıkma torku
≤ 2,5 Nm
Ağırlık
+ 94 g
Numune inceleme belgesi
PTB 03 ATEX 2037
Ex-aralık kategorisi
1G
Maks. giriş gerilimi Ui
15 V 2)
Maks. giriş gücü Pi
120 mW 2)
Maks. giriş akımı li
50 mA 2)
Maks. iç kapasite Ci
80 nF 2)
Maks. iç indüktivite Li
70 µH 2)
Nominal gerilim
8,2 V DC 3)
Cihaz tanımlaması
II 1G Ex ia IIC T6 Ga Ta –20 °C ... +70 °C
MTTFD
7.705 yıl
DCavg
%0
TM (kullanım ömrü)
20 yıl
Bilgi
Değerler, değişebilen kılavuz değerlerdir
Paslanmaz çelik (V2A)
Yakl. 0,7
Alüminyum (Al)
Yakl. 0,4
Bakır (Cu)
Yakl. 0,3
Pirinç (sarı) (Ms)
Yakl. 0,5
Not
Ilgili grafik için bakınız "montaj uyarısı"
B
8 mm
C
8 mm
D
3 mm
F
8 mm
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
CCC sertifikası
✔
ATEX sertifikası
✔
ECLASS 5.0
27270101
ECLASS 5.1.4
27270101
ECLASS 6.0
27270101
ECLASS 6.2
27270101
ECLASS 7.0
27270101
ECLASS 8.0
27270101
ECLASS 8.1
27270101
ECLASS 9.0
27270101
ECLASS 10.0
27270101
ECLASS 11.0
27270101
ECLASS 12.0
27274001
ETIM 5.0
EC002714
ETIM 6.0
EC002714
ETIM 7.0
EC002714
ETIM 8.0
EC002714
UNSPSC 16.0901
39122230
