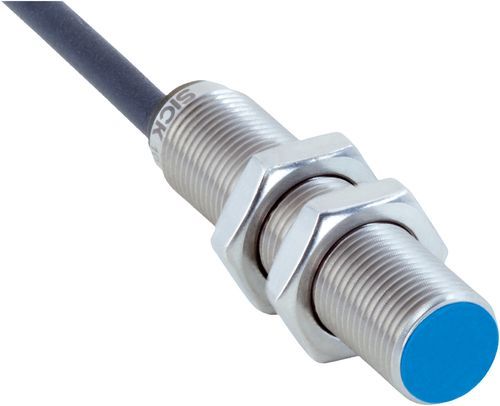

IMX12-09BPOZU2S



Endüktif yaklaşım sensörleri | IMX, IMX12-09BPOZU2S | Gövde tasarımı: Standart gövde şekli | Özel uygulamalar: Soğutma ve yağlama maddesi alanı | Algılama mesafesi Sn: 9 mm | Metale montaj: Düz kafa gibi | Elektriksel kablolama: DC 3 telli | Anahtarlama çıkışı: PNP | Anahtarlama fonksiyonu: Normalde kapalı | Bağlantı tipi: 3 telli kablo, 2 m | Özel özellikler: 4 kat algılama mesafesi, Soğutma ve yağlama maddelerine dayanıklı, Görsel ayar yardımı
IMX12-09BPOZU2S
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Gövde yapısı
Metrik
Gövde tasarımı
Standart gövde şekli
Vida dişi büyüklüğü
M12 x 1
Çap
Ø 12 mm
Algılama mesafesi Sn
9 mm
Emniyete alınmış algılama mesafesi Sa
7,29 mm
Metale montaj
Düz kafa gibi
Anahtarlama frekansı
25 Hz
Bağlantı tipi
3 telli kablo, 2 m
Anahtarlama çıkışı
PNP
Çıkış fonksiyonu
Normalde kapalı
Elektriksel kablolama
DC 3 telli
Koruma sınıfı
IP68 1)
Özel özellikler
4 kat algılama mesafesi, Soğutma ve yağlama maddelerine dayanıklı, Görsel ayar yardımı
Özel uygulamalar
Soğutma ve yağlama maddesi alanı
Teslimat Kapsamı
Sabitleme somunu, pirinç (sarı), nikel kaplı (2 x)
Besleme Gerilimi
10 V DC ... 30 V DC
Sinyal taşıma
≤ 10 %
Gerilim düşmesi
≤ 2 V 1)
Zaman gecikmesi
≤ 150 ms
Histerezis
5 % ... 15 %
Tekrarlanabilirlik

≤ 5 % 2)

 3)

Sıcaklık sapması (başlangıç Sr değeri)
± 10 %
EMVC
EN 60947-5-2 uyarınca
Sürekli akım Ia
≤ 200 mA
Yüksüzlük akımı
≤ 50 mA
Kablo malzemesi
PUR
Kablo çapı
0,34 mm²
İletken çapı
Ø 4,5 mm
Kısa devre koruması
✔
Power-up pulse suppression
✔
Darbe ve titreşim dayanımı
30 g, 11 ms / 10 … 55 Hz, 1 mm
Gösterge
Sarı LED
Anahtarlama durumu (Açık/Kapalı)
Yeşil LED
Stabil Açık/Kapalı durumu
Çalışma ortamı sıcaklığı
–25 °C ... +75 °C
Gövde malzemesi
Pirinç, nikel kaplı
Malzeme, algılama yüzeyi
Plastik, LCP
Gövde uzunluğu
58,1 mm
Faydalı vida dişi uzunluğu
54,1 mm
Maks. sıkma torku
≤ 12 Nm
Koruma sınıfı
III
UL-dosya no.
E181493
Servis arayüzü
Servis arayüzü olarak IO-Link. Arayüz sadece SICK servisi tarafından kullanılabilir.
MTTFD
411 yıl
DCavg
0 %
TM (kullanım ömrü)
20 yıl
Bilgi
Değerler, değişebilen kılavuz değerlerdir
Çelik St37 (Fe)
1
Paslanmaz çelik (V2A)
0,6
Alüminyum (Al)
0,4
Bakır (Cu)
0,3
Pirinç (sarı) (Ms)
0,5
Not
Ilgili grafik için bakınız "montaj uyarısı"
A
14 mm
B
12 mm
C
12 mm
D
27 mm
E
6 mm
F
27 mm
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
ECLASS 5.0
27270101
ECLASS 5.1.4
27270101
ECLASS 6.0
27270101
ECLASS 6.2
27270101
ECLASS 7.0
27270101
ECLASS 8.0
27270101
ECLASS 8.1
27270101
ECLASS 9.0
27270101
ECLASS 10.0
27270101
ECLASS 11.0
27270101
ECLASS 12.0
27274001
ETIM 5.0
EC002714
ETIM 6.0
EC002714
ETIM 7.0
EC002714
ETIM 8.0
EC002714
UNSPSC 16.0901
39122230
