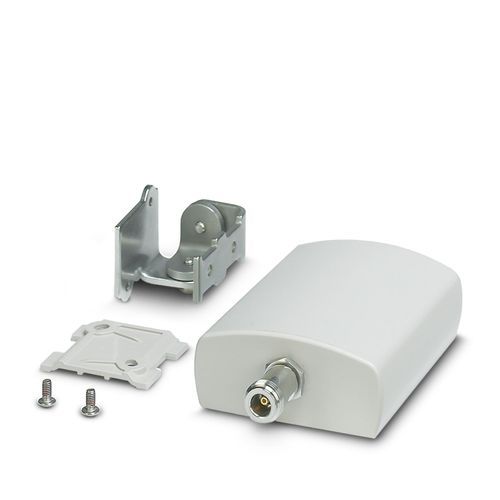

ANT-DIR-2459-01 - Anten 2701186



Duvara veya direğe montaj için yönlü anten, 2,4 GHz / 5 GHz, kazanç: 9 dBi, koruma sınıfı: IP67, darbeye dayanıklı: IK06, deniz suyuna dayanıklı, bağlantı: N (dişi), montaj braketi ve direk kelepçeleri dahil, ATEX ve IECEx onayı
ANT-DIR-2459-01 - Anten 2701186
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Uygulamaya yönelik not
Yalnızca endüstriyel kullanım için
CCCex açıklaması
Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez.
Ürün tipi
Anten
Teslimat kapsamı
montaj braketi ve direk kelepçeleri dahildir
Radyasyon karakteristikleri
Yönlü
Kazanç
9 dBi
Dikey dalga genişliği
55 ° (2,4 GHz ... 2,5 GHz)55 ° (5,1 GHz ... 5,9 GHz)
Yatay dalga genişliği
75 ° (2,4 GHz ... 2,5 GHz)55 ° (5,1 GHz ... 5,9 GHz)
Polarizasyon
Lineer dikey
Frekans bandı
2,4 GHz5 GHz
Frekans aralığı
2,4 GHz ... 2,5 GHz5,15 GHz ... 5,83 GHz
Empedans
50 Ω
Maksimum kapasite
10,00 W
Bağlantı yöntemi
N (dişi)
Dış çap
25 mm ... 85 mm (Direk)
Giriş gerilimi Ui
30 V
Giriş akımı Ii
600 mA
Giriş gücü Pi
≤ 1 W (30 dB)
Maks. dahili endüktans Li
İhmal edilebilir
Kapasitans Ci
İhmal edilebilir
Boyutlu çizim
Genişlik
80 mm
Yükseklik
100 mm
Uzunluk
35 mm
Dış çap
25 mm ... 85 mm (Direk)
Malzeme
Lexan EXL 9330V2AV2A
Bağlantı kablosu
yok
Diğer direnç
tuzlu suya dayanıklı
Koruma sınıfı
IP67
Ortam sıcaklığı (çalışma)
-40 °C ... 75 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 85 °C
Rüzgar hızı
220 km/s
Darbe (çalışma)
EN 50125-3 uyarınca konumlandırma profili: "raylardan uzakta"
Titreşim (çalışma)
EN 50125-3 uyarınca konumlandırma profili: "raylardan uzakta"
Diğer direnç
tuzlu suya dayanıklı
Standartlar/spesifikasyonlar
EN 60079-0EN 60079-11EN 60079-26EN 50155
Not
Demiryolu uygulaması
Standartlar/spesifikasyonlar
EN 45545-2NFPA 130BS 6853
Not
Demir yolu taşıtlarında yangından korunma
Montaj tipi
Duvara montajDirek montajı
Montaj açıklaması
Dış mekan ve iç mekan
