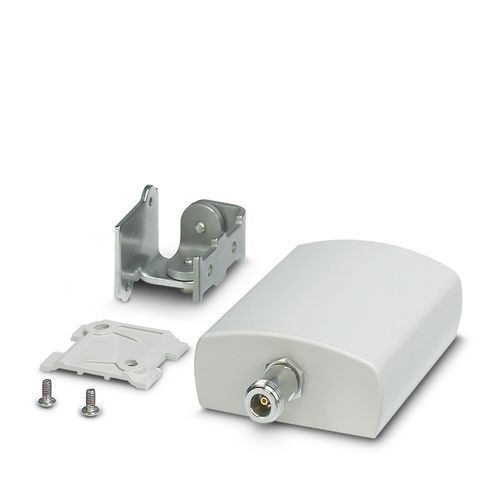

ANT-DIR-868-01 - Anten 2702137
Direk veya duvara montaj için yönlü anten, frekans bandı: 868 MHz, kazanç: 3,5 dBi, dairesel polarize, koruma sınıfı: IP67, darbeye dayanıklı: IK06, deniz suyuna dayanıklı, bağlantı: N (dişi), dahil. montaj braketi ve direk kelepçeleri, ATEX ve IECEx onayı

Ürün verileri
52 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- CCCex açıklaması
- Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez.
- Ürün tipi
- Anten
- Teslimat kapsamı
- montaj braketi ve direk kelepçeleri dahildir
- Radyasyon karakteristikleri
- Yönlü
- Kazanç
- 3,5 dBi
- Dikey dalga genişliği
- 90 °
- Yatay dalga genişliği
- 135 °
- Polarizasyon
- Saat yönünde dairesel
- Frekans bandı
- 868 MHz
- Frekans aralığı
- 868 MHz ... 870 MHz
- Empedans
- 50 Ω
- Maksimum kapasite
- 10,00 W
- Bağlantı yöntemi
- N (dişi)
- Dış çap
- 25 mm ... 85 mm (Direk)
- Giriş gerilimi Ui
- 30 V
- Giriş akımı Ii
- 600 mA
- Giriş gücü Pi
- ≤ 1 W (30 dB)
- Maks. dahili endüktans Li
- İhmal edilebilir
- Kapasitans Ci
- İhmal edilebilir
- Boyutlu çizim
- Genişlik
- 80 mm
- Yükseklik
- 100 mm
- Uzunluk
- 35 mm
- Dış çap
- 25 mm ... 85 mm (Direk)
- Malzeme (Radom)
- Lexan EXL 9330
- Malzeme (Taşıyıcı)
- Yüksek dereceli çelik V2A
- Malzeme (Direk kelepçesi)
- Yüksek dereceli çelik V2A
- UL 94'e uygun yanmazlık sınıfı
- V0
- Diğer direnç
- tuzlu suya dayanıklı
- Koruma sınıfı
- IP67
- Darbe dayanımı
- IK06
- Ortam sıcaklığı (çalışma)
- -40 °C ... 75 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Rüzgar hızı
- 220 km/s
- Sertifika
- CE uyumlu
- Tanımlama
- II 1G Ex ia IIC T6 Ga
- Sertifika
- IBExU14ATEX1116 X
- Açıklama
- Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz!
- Tanımlama
- Ex ia IIC T6 Ga
- Sertifika
- IECEx IBE 14.0039X
- Darbe (çalışma)
- EN 50125-3 uyarınca konumlandırma profili: "raylardan uzakta"
- Titreşim (çalışma)
- EN 50125-3 uyarınca konumlandırma profili: "raylardan uzakta"
- Diğer direnç
- tuzlu suya dayanıklı
- Standartlar/spesifikasyonlar
- EN 60079-0EN 60079-11EN 60079-26
- Not
- Patlama koruması
- Standartlar/spesifikasyonlar
- EN 50155
- Not
- Demiryolu uygulaması
- Standartlar/spesifikasyonlar
- EN 45545-2NFPA 130BS 6853
- Not
- Demir yolu taşıtlarında yangından korunma
- Montaj tipi
- Duvara montajDirek montajı
- Montaj açıklaması
- Dış mekan ve iç mekan
