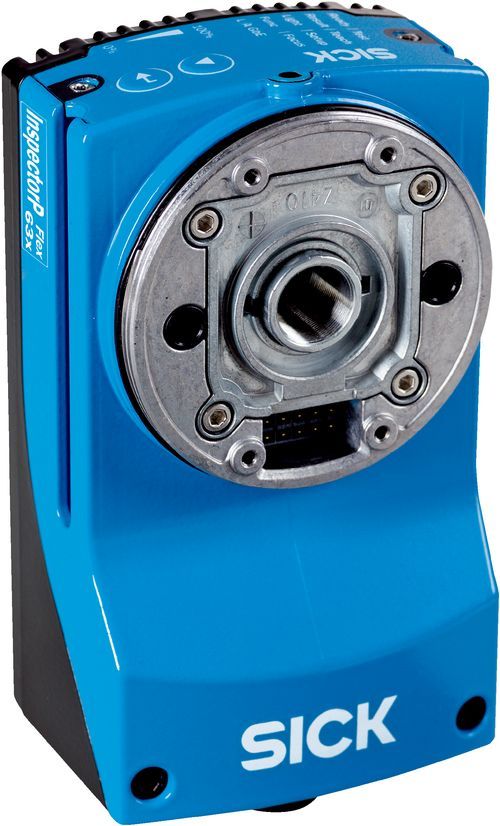

V2D632P-2MXSXB0



Endüstriyel Görüntü İşleme | InspectorP63x, V2D632P-2MXSXB0 | Mevcut lisans: Quality Inspection License, Komple araç takımının verimli şekilde kullanılmasına olanak sağlayan Intelligent Inspection Upgrade License ile opsiyonel yükseltme. | Aydınlatma: Aksesuar olarak ayrı sipariş edilir | Lens arabirimi: Aksesuar olarak ayrı sipariş edilir, S montajlı | Sensör çözünürlüğü: 1.600 px x 1.200 px (1,9 Mpixel) | Sensör: CMOS matris sensörü, gri ton değeri | Optik odak: Ayarlanabilir odak
V2D632P-2MXSXB0
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Teknoloji
2D anlık görüntü
Ürün kategorisi
Programlanabilir
Mevcut lisans
Quality Inspection License
Komple araç takımının verimli şekilde kullanılmasına olanak sağlayan Intelligent Inspection Upgrade License ile opsiyonel yükseltme.
Alet takımı
HALCON
Sensör
CMOS matris sensörü, gri ton değeri
Shutter teknolojisi
Global-Shutter
Optik odak
Ayarlanabilir odak
Aydınlatma
Aksesuar olarak ayrı sipariş edilir
Hizalama yardımı
Lazer, kırmızı, 630 nm ... 680 nm
Lazer sınıfı
1, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10' ile uyumludur (IEC 60825-1:2014, EN 60825-1:2014)
Spektral aralık
Yakl. 400 nm ... 900 nm
Lens arabirimi
S montajlı
Optik format
1/1,8"
Bilgi
Aksesuar olarak ayrı sipariş edilir
Görev

Algılama - Standart nesneler

Ölçüm - Boyut, kontur ve hacim

Ölçüm - Adet

Tanımlama - 2D kodu

Tanımlama - OCR

Tanımlama - Şablonlar

Tanımlama - Sınıflandırma

Tanımlama - Ayırma

Pozisyon belirleme - 2D pozisyon belirleme

Bağlantı tipi

1 x M12, 17 pin erkek konnektör (seri, I/Os, güç kaynağı)

1 x M8, 4 pin dişi konnektör (USB, kullanılmıyor)

1 x M12, 8 pin dişi konnektör (Gigabit Ethernet)

1 x M8, 4 pin dişi konnektör (harici aydınlatma)

Besleme Gerilimi
12 V DC ... 24 V DC, ± 20 %
Güç tüketimi
Typ. 10 W, ± 20 %
Koruma sınıfı
IP67 (EN 60529 (1991-10), EN 60529/A2 (2002-02))
Koruma sınıfı
III (EN 60950-1 (2014-08))
Gövde malzemesi
Alüminyum döküm
Ön cam materyali
PMMA
Ağırlık
430 g
Boyutlar (U x G x Y)
108 mm x 63 mm x 46 mm 1)
Sensör çözünürlüğü
1.600 px x 1.200 px (1,9 Mpixel)
Tarama/görüntü frekansı
50 Hz
Seri
✔ , RS-232, RS-422
Veri aktarma hızı
300 Baud ... 115,2 kBaud
Ethernet
✔ , TCP/IP
Fonksiyon
FTP, HTTP
Veri aktarma hızı
10/100/1.000 Mbit/s
CAN
✔
Fonksiyon
SICK CAN sensör ağı (CAN Controller/CAN Device)
EtherNet/IP™
✔
Veri aktarma hızı
10/100/1.000 Mbit/s
PROFINET
✔
Fonksiyon
PROFINET Single Port, PROFINET Dual Port (Harici CDF600-2 haberleşme modülü ile opsiyonel olarak sağlanır)
Veri aktarma hızı
10/100 Mbit/s
Operatör arayüzü
Web sunucu
Konfigürasyon yazılımı
SICK AppStudio
Veri depolama ve çağırma
MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
Girişler/Çıkışlar
2 opto ayrılmış giriş, 4 giriş/çıkış, konfigüre edilebilir
Çıkış akımı
≤ 100 mA
Maksimum enkoder frekansı
1 kHz
Harici aydınlatma
Dijital çıkış üzerinden (maks. 24 V tetikleyicisi) veya dış aydınlatma konnektörü ile
Çalışma elemanları
2 tuş
Optik göstergeler
11 LEDs (5 x durum göstergesi, 5 x LED bar tipi gösterge, 1 yeşil/kırmızı geri bildirim noktası)
Akustik göstergeler
Sesli uyarı
Şok yüklenmesi
EN 60068-2-27:2009-05
Titreşim yükü
EN 60068-2-6:2008-02
Çalışma ortamı sıcaklığı
0 °C ... +50 °C 1)
Depolama sıcaklığı
–20 °C ... +70 °C 1)
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
Profinet sertifikası
✔
ECLASS 5.0
27310205
ECLASS 5.1.4
27310205
ECLASS 6.0
27310205
ECLASS 6.2
27310205
ECLASS 7.0
27310205
ECLASS 8.0
27310205
ECLASS 8.1
27310205
ECLASS 9.0
27310205
ECLASS 10.0
27310205
ECLASS 11.0
27310205
ECLASS 12.0
27310205
ETIM 5.0
EC001820
ETIM 6.0
EC001820
ETIM 7.0
EC001820
ETIM 8.0
EC001820
UNSPSC 16.0901
43211731
