Festo/CDSU-1

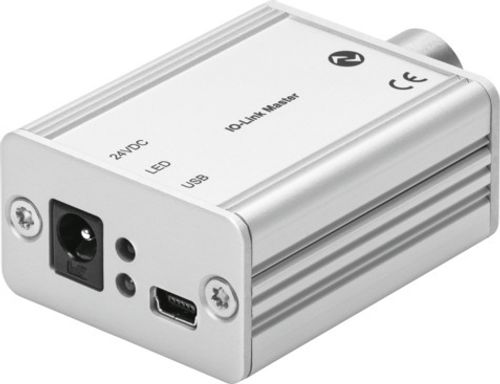

IO-Link Master USB CDSU-1 8091509

Ürün verileri
42 parametreTeknik Özellikler
- Karşılık geldiği norm
- EN 61131-9
- Uygulama notu
- Windows için sürüm 7'den itibaren (32/64 bit) USB IO-Link Master Tool yazılımıyla (Destek Portalı aracılığıyla edinilebilir) kullanım için.
- Giriş gerilimi
- USB bağlantı noktasında 5 V DC Harici besleme yoluyla 24 V DC ± 6 V
- Giriş akımı
- Harici besleme ile maks. 2,5 A USB bağlantısında maksimum 600 mA
- Çıkış gerilimi
- USB işlemiyle 24 V DC ± %10 Harici beslemede (maks. giriş akımı) 24 V DC ± 6 V
- Ters polarite koruması
- çalışma voltajı bağlantıları için
- Kısa devre dayanımı
- evet
- Aşırı yük dayanımı
- mevcut değil
- Ruhsat
- RCM işareti
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
- LABS uygunluğu
- VDMA24364 Zone III
- Depolama sıcaklığı
- -10 °C ... 75 °C
- Koruma türü
- IP20
- Ortam sıcaklığı
- 0 °C ... 55 °C
- Ürün ağırlığı
- 106 g
- Protokol
- IO-Link
- IO-Link, protokol versiyonu
- Master V 1.0 Master V 1.1
- IO-Link, Communication mode
- COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
- IO-Link, Port class
- A B, aksesuarlarla
- IO-Link, bağlantı noktası sayısı
- 1
- IO-Link, işlem verileri genişliği çıkış
- parametrelenebilir 0 - 32 bayt
- IO-Link, işlem verileri genişliği IN
- parametrelenebilir 0 - 32 bayt
- IO-Link, minimum çevrim süresi
- 1,5 ms
- IO-Link, veri belleği mevcut
- 2 kbayt / bağlantı noktası
- IO-Link, çıkış akımı
- USB işletiminde 80 mA Harici beslemede maks. giriş akımı (<2,5 A)
- Güç kaynağı, işlev
- Ek güç kaynağı
- Güç kaynağı, bağlantı türü
- Soket
- Güç kaynağı, bağlantı teknolojisi
- Koaksiyel
- Güç kaynağı, bağlantı teknolojisine ilişkin not
- dış çapı Ø 5,5 mm/ iç çapı Ø 2,1 mm olan soketler için
- GüçGüç kaynağı, kutup/damar sayısı
- 2
- Güç kaynağı, bağlantı şeması
- 00995993
- USB arayüzü, bağlantı teknolojisi
- USB 2.0 tip B mini
- USB arayüzü, bağlantı şeması
- 00995868
- USB arayüzü, galvanik izolasyon
- evet
- IO-Link elektrik bağlantısı, bağlantı türü
- Soket
- IO-Link elektrik bağlantısı, bağlantı teknolojisi
- M12x1, EN 61076-2-101'e göre A kodlu
- Elektrik bağlantısı IO-Link, kutup/damar sayısı
- 5
- Elektrik bağlantısı IO-Link, kutup/damar sayısı
- 3
- Elektrik bağlantısı IO-Link, bağlantı şeması
- 00991867
- Malzeme hakkında not
- RoHS uyumlu
- Gövde malzemesi
- Dövme alüminyum alaşım, anodize
Aksesuarlar

Dağıtıcı 8091516
NEDU-L1R2-M12G5-M12LE-1R

Bağlantı kablosu 8078290
NEBA-M8G4-U-1-N-M12G4

Bağlantı kablosu 8078279
NEBA-M8G3-U-1-N-M12G3

Bağlantı kablosu 8091514
NEBS-L1G4-K-1-N-M12G4
