EMD-BL-PTC-PT - İzleme rölesi 2906253



DIN 44081 ve DIN 44082'ye uygun motor sargı sıcaklığı izlemesi (maksimum 6 PTC), termistör devrelerinin kısa devre izlemesi ile, Push-in bağlantı ile.

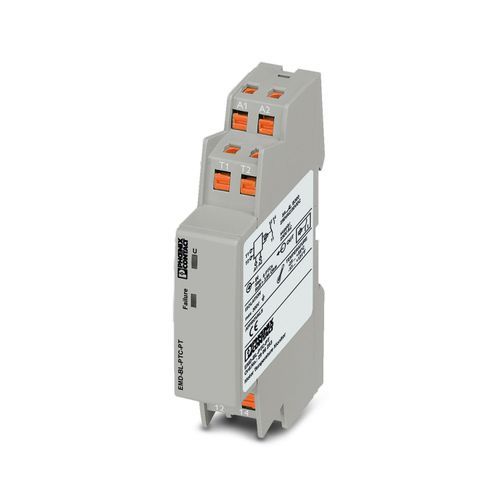

EMD-BL-PTC-PT - İzleme rölesi 2906253
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Sıcaklık izleme rölesi
Numara (PTC sensör)
6 (1 x 6 PTCs)
Çalışma modu
100% çalışma faktörü
Mekanik çalışma ömrü
15x 106 çevrim
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
2
Elektriksel çalışma ömrü
1x 105 çevrim
Nominal darbe gerilimi
4 kV
Besleme gerilimi
230 V AC (-15 % ... +10 %)
Besleme gerilim aralığı
195,5 V AC ... 253 V AC
Nominal güç tüketimi
3,5 VA (0,5 W)
Giriş ismi
Ölçü girişi
Maksimum giriş gerilimi
4 V DC (bağlantı klemensleri: T1 ve T2)
Frekans aralığı
50 Hz ... 60 Hz
Maksimum sıcaklık katsayısı
< 0,05 %/K
Tepki gecikmesi
< 100 ms
Kapama gecikmesi
< 450 ms
Tepki değeri
≥ 3,6 kΩ (Röle bırakır)
Fonksiyon
Sargı sıcaklık izlemesi
Temel hassasiyet
± 10 % (ölçekteki en yüksek limit)
Toplam soğuk direnç
≤ 1,5 kΩ
Bırakma değeri
≤ 1,6 kΩ (Röle çeker)
Kısa devre algılaması
< 20 Ω
Geri kazanım süresi
> 300 ms
Reset
Otomatik reset
Kontak tipi
1 topraksız enversör kontak
Maksimum anahtarlama gerilimi
250 V AC (IEC 60947-5-1'e uygun)
Kesme seviyesi (omik yük) maks.
1250 VA (5 A / 250 V AC)
Çıkış sigortası
5 A (yavaş eriyen )
Bağlantı yöntemi
Push-in bağlantı
Kablo soyma uzunluğu
8 mm
İletken kesiti, tek telli
0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,14 mm² ... 2,5 mm²
Kablo kesiti AWG
26 ... 14
Genişlik
17,5 mm
Yükseklik
89,5 mm
Derinlik
65,5 mm
Renk
gri (RAL 7042)
Muhafaza izolasyon malzemesi
Poliamid PA 6.6, kendiliğinden sönen
Koruma sınıfı (Muhafaza)
IP40 (Muhafaza)
Koruma sınıfı (Bağlantı klemensleri)
IP20 (Bağlantı klemensleri)
Ortam sıcaklığı (çalışma)
-25 °C ... 55 °C
Ortam sıcaklığı (stok/nakliye)
-25 °C ... 70 °C
İzin verilen nem (çalışma)
15 % ... 85 %
Sertifika
CE uyumlu
Elektromanyetik uyum
EMC yönetmeliği ile uyumlu
Alçak Gerilim Yönetmeliği (LVD)
Alçak Gerilim Yönetmeliğine uygun
Parazite dayanıklılık
EN 61000-6-2
Yayılan parazit
EN 61000-6-3
Standartlar/yönetmelikler
IEC 60947-5-1
Montaj tipi
DIN rayı montajı
Montaj açıklaması
EN 60715 ile uyumlu standart ray NS 35 üzerinde
Montaj pozisyonu
herhangibir
