Bosch Rexroth/Kam makara kılavuzları için aksesuarlar
MESNET 52

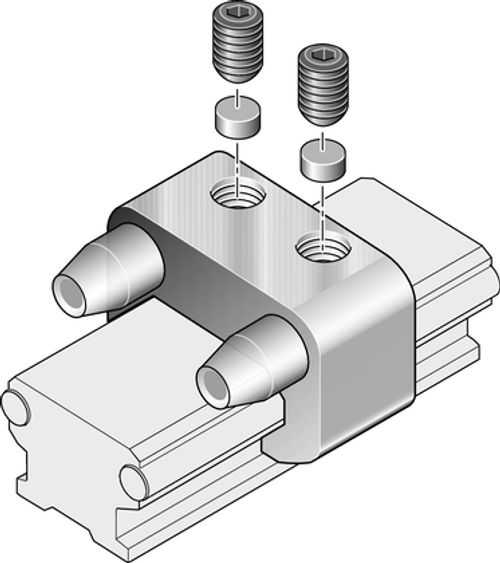

Sabit dayanak - 52
R1921, R1922 ve R1924 kılavuz raylar için sabit dayanak
Boyut = 52
Boyut = 52
- Sabit dayanak R1921 (standart), R1922 (oluklu) ve R1924 (düz) kılavuz raylarda kullanılabilir.

Ürün verileri
20 parametreTeknik Özellikler
- Aksesuarlar
- Kılavuz ray
- Anma boyutu [mm]
- 52
- Kılavuz kızağı genişliği [mm]
- 70
- Kılavuz kızağı uzunluğu [mm]
- 43
- Kılavuz raylı kılavuz kızağı yüksekliği [mm]
- 53
- Tutma kuvveti [N]
- 1500
- Ağırlık [kg]
- 0.13
- Ürün notu
- Kılavuz raylar için uygundur: R1921, R1922, R1924
- Ölçü A (profil ray kılavuzları) [mm]
- 70
- Ölçü A1 (profil ray kılavuzları) [mm]
- 46
- Ölçü A2 (profil ray sistemleri) [mm]
- 32
- Ölçü B (profil ray kılavuzları) [mm]
- 43
- B1 ölçüsü [mm]
- 23
- Ölçü B2 (profil ray kılavuzları) [mm]
- 5.5
- D ölçüsü [mm]
- 16
- H ölçüsü [mm]
- 53
- Ölçü H1 (profil ray kılavuzları) [mm]
- 42
- Ölçü H2 (profil ray kılavuzları) [mm]
- 18
- Ölçü H3 [mm]
- 9
- Kılavuz ray yüksekliği H2 [mm]
- 18
