Bosch Rexroth/Kam makara kızağı

LWA-042-SNS-C1-E-0

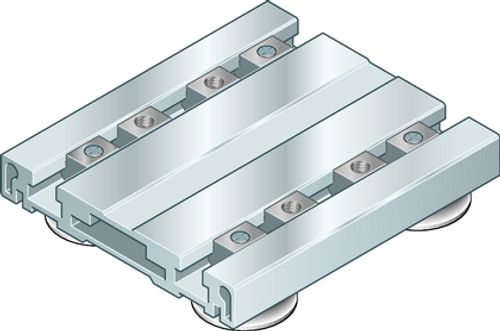

Kam makara kızağı (alçak profil) şu ürün özellikleriyle öne çıkmaktadır: Yapı şekli SNS, yapı boyutu 42, alüminyum, doğruluk ekonomik, yük sınıfı FN Kam makara kızağı (alçak profil) şu ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 42
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Alüminyum kılavuz kızağı gövdesi
Normal yüklenebilirlik
Doğruluk sınıfı E: Ekonomik
Koruyucu uygulanmamış
İlk gresleme yapılmamış
Sol ön elemansız (ön dayanak kenarı)
sağ ön elemansız (ön dayanak kenarı)
Yağlama bağlantısı ilave edilmemiştir
Standart model
Kılavuz kızağı toplam uzunluğu= 150
Değiştirilebilir eleman
  • Kılavuz kızağı fabrika tarafından boşluksuz ayarlanmıştır
  • Sıyırma ve yağlama üniteleri aksesuar olarak temin edilebilir
LWA-042-SNS-C1-E-0
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Model
Kam makara kılavuzu
Anma boyutu [mm]
42
Öngerilme sınıfı
C0 - Öngerilme yok (boşluk)
Kılavuz kızağı genişliği [mm]
116
Kılavuz kızağı uzunluğu [mm]
150
Kılavuz kızağı yüksekliği [mm]
18
Kılavuz raylı kılavuz kızağı yüksekliği [mm]
39
Yağlama
İlk greslemesi yapılmamış ve koruyucu uygulanmamış
amax azami hızlanma [m/s²]
50
vmax izin verilen azami doğrusal hız [m/s]
10
İzin verilen vmax azami hız ile ilgili not
Orta yüklenimde.
X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]
27
Y ekseni çevresinde izin verilen maksimum dinamik burulma momenti My max [Nm]
63
Z ekseni çevresinde izin verilen maksij dinamik burulma momenti Mz max [Nm]
127
Y yönünde azami dinamik yük Fy max [N]
3000
Y yönünde azami dinamik yük Fy max ile ilgili bilgi
Kılavuz raylar için izin verilen yan kuvveti dikkate alın (bkz. montaj bilgileri).
Çalışma sıcaklığı (min. … maks.)
-20 °C ... +80 °C
Y yönündeki bileşke kuvvetten kaynaklanan azami statik yük F0y max [N]
3000
Y yönündeki bileşke kuvvetten kaynaklanan F0y max azami statik yüke ilişkin not
Kılavuz raylar için izin verilen yan kuvvet (bkz. montaj bilgileri).
Ağırlık [kg]
1.13
Maksimum çalışma sıcaklığı [°C]
+80
Z yönünde maksimum dinamik yük Fz max [N]
1500
Minimum çalışma sıcaklığı [°C]
-20
Ölçü A (profil ray kılavuzları) [mm]
116
Ölçü A1 (profil ray kılavuzları) [mm]
98.5
Ölçü B (profil ray kılavuzları) [mm]
150
Ölçü E1 [mm]
73
Ölçü E2 (profil ray kılavuzları) [mm]
15 - 55
Ölçü E3 (profil ray kılavuzları) [mm]
85
Vida dişi ölçüsü E4
M8
H ölçüsü [mm]
39
Ölçü H1 (profil ray kılavuzları) [mm]
18
Ölçü H2 (profil ray kılavuzları) [mm]
26.4
Ölçü H3 [mm]
38.1
Ölçü SW1 [mm]
6
