Bosch Rexroth/Kam makara raylar

52-0 N &

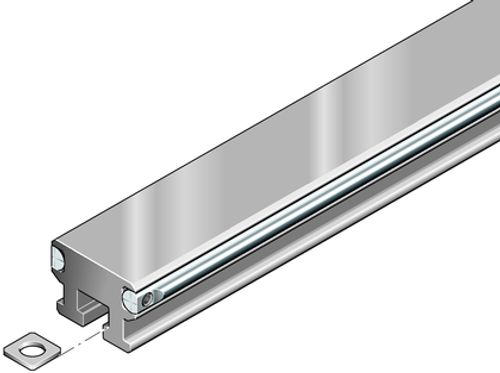

Kam makara rayı, SNT, Yapı boyutu 52, Alüminyum NRII, Delik yok Kam makara rayı şu ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 52
SNT yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = T yiv
Paslanmaz çelikten emniyetli şaftlara sahip, alüminyum kılavuz ray
Tespitleme MB: Aşağıdan vidalama
Kapak 00: Kapaksız
Delik yok
Kısmi parça sayısı: tek parçalı
Standart modelde ray
  • Yukarıdan vidalanabilir
  • Pullar gönderilecektir (sayısı T bölümüne göre belirlenir)
  • DIN EN ISO 683-17/ EN 10088 standartlarına uygun paslanmaz çelik kilitlemeli şaftlar ile
52-0 N &
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Model
Kam makara kılavuzu
Anma boyutu [mm]
52
Malzeme
Alüminyum profil ve korozyona dayanıklı çelikten üretilmiş şaftlar
Kılavuz ray montajı
Alttan vidalanabilir
Lmax azami uzunluğa ilişkin not
3500 mm'ye kadar olan kılavuz hatları tek parçalı hassas çelik şaftlardır
Çalışma sıcaklığı (min. … maks.)
-20 °C ... +80 °C
m kütlesi (kg/m) [kg/m]
3.6
Ağırlık [kg]
0
Önerilen ray uzunluğu (formül)
L = n• T‒ 4 mm
Maksimum çalışma sıcaklığı [°C]
+80
Minimum çalışma sıcaklığı [°C]
-20
T tipi kılavuz ray bölmesi [mm]
250
Ölçü A (profil ray kılavuzları) [mm]
52
Ölçü A1 (profil ray kılavuzları) [mm]
40
2. derece yüzey momenti ölçüsü, Y ekseni ly [mm⁴]
82725
2. derece yüzey momenti ölçüsü, Z ekseni lz [mm⁴]
140984
H ölçüsü [mm]
34
Ölçü H1 (profil ray kılavuzları) [mm]
15.4
Ölçü H2 (profil ray kılavuzları) [mm]
25.1
Ölçü L
3500
Ölçü S [mm]
18.5
Ölçü S1 (profil ray kılavuzları) [mm]
11
Ölçü S2 [mm]
10
Ölçü S3 [mm]
1.6
T ölçüsü [mm]
250
Direnç momenti ölçüsü, Y ekseni Wy [mm³]
4596
Direnç momenti ölçüsü, Z ekseni Wz [mm³]
6130
Ölçü L için dipnot
3500 mm'ye kadar olan kılavuz hatları tek parçalı hassas çelik şaftlardır
Ölçü T için dipnot
T = Tespit cıvatalarının yükseklik mesafesi
