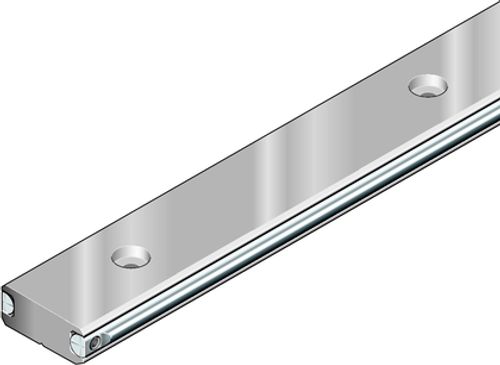

Kam makara rayı, SNN, Yapı boyutu 52, Alüminyum NRII, İkili delikler Kam makara rayı şu ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 52
SNN yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Düşük
Paslanmaz çelikten emniyetli şaftlara sahip, alüminyum kılavuz ray
Tespitleme MA: Yukarıdan vidalama
Kapak 00: Kapaksız
Çift delik sayısı
Kısmi parça sayısı: tek parçalı
Standart modelde ray
  • DIN EN ISO 683-17/ EN 10088 standartlarına uygun paslanmaz çelik kilitlemeli şaftlar ile
52-2 F &
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Model
Kam makara kılavuzu
Anma boyutu [mm]
52-2
Kılavuz ray montajı
Üstten vidalanabilir
Lmax azami uzunluğa ilişkin not
3500 mm'ye kadar olan kılavuz hatları tek parçalı hassas çelik şaftlardır
Çalışma sıcaklığı (min. … maks.)
- 20 °C ... + 80 °C
m kütlesi (kg/m) [kg/m]
3.1
Ağırlık [kg]
0
Önerilen ray uzunluğu (formül)
L = n• T‒ 4 mm
Maksimum çalışma sıcaklığı [°C]
+80
Minimum çalışma sıcaklığı [°C]
-20
T tipi kılavuz ray bölmesi [mm]
125
Ölçü A (profil ray kılavuzları) [mm]
52
Ölçü A1 max (profil ray kılavuzları) [mm]
32
D ölçüsü [mm]
20
2. derece yüzey momenti ölçüsü, Y ekseni ly [mm⁴]
20750
2. derece yüzey momenti ölçüsü, Z ekseni lz [mm⁴]
91104
H ölçüsü [mm]
18
Ölçü H1 (profil ray kılavuzları) [mm]
7
Ölçü H2 (profil ray kılavuzları) [mm]
9
Ölçü L
3500
Ölçü S1 (profil ray kılavuzları) [mm]
11
Ölçü S2 [mm]
10
T ölçüsü [mm]
125
T1 min ölçüsü [mm]
20
Ölçü T1 s (profil ray kılavuzları [mm]
60.5
Direnç momenti ölçüsü, Y ekseni Wy [mm³]
2306
Direnç momenti ölçüsü, Z ekseni Wz [mm³]
3961
Ölçü L için dipnot
3500 mm'ye kadar olan kılavuz hatları tek parçalı hassas çelik şaftlardır
