Festo/ELFR-...-35- -

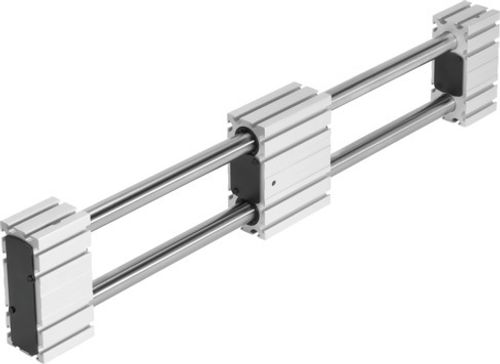

Kılavuz ekseni ELFR-...-35- - 571435

Kılavuz ekseni ELFR-...-35-    - 571435
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Çalışma stroku
50 mm ... 800 mm
Boyut
35
Montaj konumu
herhangi bir
Kılavuz
Kayar yatak Bilyalı rulman yatağı
Tasarım
Tahriksiz kılavuz ekseni
Sembol
00992984
Maks. ivmelenme
50 m/sn²
Maks. hız
1 m/sn ... 3 m/sn
Korozyon direnci sınıfı KBK
0 - korozyona maruziyet yok
LABS uygunluğu
VDMA24364 Zone III
Koruma türü
IP20
Ortam sıcaklığı
-10 °C ... 50 °C
2. derece alan momentleri Iy
3770 mm⁴
2. derece alan momentleri Iz
4190 mm⁴
Maks. kuvvet Fy
50 N
Maks. kuvvet Fz
50 N
Maks. yüksüz yer değiştirme direnci
3 N
Referans hizmet ömrü
5000 km
10 mm strok başına hareketli kütle ek yük
0 g
0 mm strokta temel ağırlık
1200 g
10 mm strok başına ek ağırlık
23 g
Profil malzemesi
Dövme alüminyum alaşım eloksallı
Malzeme hakkında not
RoHS uyumlu
Tahrik kapağı malzemesi
Dövme alüminyum alaşım eloksallı
Kılavuz rayı malzemesi
Çelik
Kızak malzemesi
Dövme alüminyum alaşım eloksallı

Aksesuarlar

Sinyal verme parçası 567538
Sinyal verme parçası 567538

EAPM-L4-SLS

Kanal somunu 558045
Kanal somunu 558045

ABAN-3-1 M3-4-M-P1

Sensör Bağlantısı 567537
Sensör Bağlantısı 567537

EAPM-L4-SHS

Merkezleme Parçası 8146544
Merkezleme Parçası 8146544

ZBH-7-B

Profil montajı 558042
Profil montajı 558042

MUE-50
