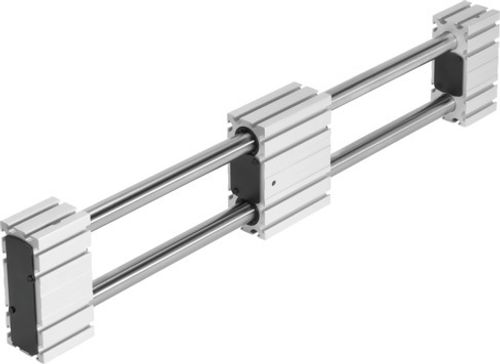

Kılavuz ekseni ELFR-...-45- - 571436

Kılavuz ekseni ELFR-...-45-    - 571436
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Çalışma stroku
50 mm ... 1000 mm
Boyut
45
Montaj konumu
herhangi bir
Kılavuz
Kayar yatak Bilyalı rulman yatağı
Tasarım
Tahriksiz kılavuz ekseni
Sembol
00992984
Maks. ivmelenme
50 m/sn²
Maks. hız
1 m/sn ... 3 m/sn
Korozyon direnci sınıfı KBK
0 - korozyona maruziyet yok
LABS uygunluğu
VDMA24364 Zone III
Koruma türü
IP20
Ortam sıcaklığı
-10 °C ... 50 °C
2. derece alan momentleri Iy
15710 mm⁴
2. derece alan momentleri Iz
17940 mm⁴
Maks. kuvvet Fy
100 N
Maks. kuvvet Fz
100 N
Maks. yüksüz yer değiştirme direnci
6 N
Referans hizmet ömrü
5000 km
10 mm strok başına hareketli kütle ek yük
0 g
0 mm strokta temel ağırlık
2670 g
10 mm strok başına ek ağırlık
49 g
Profil malzemesi
Dövme alüminyum alaşım eloksallı
Malzeme hakkında not
RoHS uyumlu
Tahrik kapağı malzemesi
Dövme alüminyum alaşım eloksallı
Kılavuz rayı malzemesi
Çelik
Kızak malzemesi
Dövme alüminyum alaşım eloksallı

Aksesuarlar

Kanal kapatma parçası 151681
Kanal kapatma parçası 151681

ABP-5

Sinyal verme parçası 567538
Sinyal verme parçası 567538

EAPM-L4-SLS

Kanal somunu 150914
Kanal somunu 150914

NST-5-M5

Sensör Bağlantısı 567537
Sensör Bağlantısı 567537

EAPM-L4-SHS

Merkezleme Parçası 8146544
Merkezleme Parçası 8146544

ZBH-7-B

Profil montajı 562238
Profil montajı 562238

MUE-45
