Bosch Rexroth/Kompakt modüller

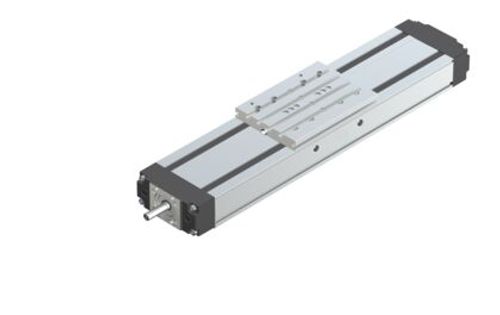

CKK-110-NN-1
Bilyalı vidalı tahrik mekanizmasına sahip kompakt modüller, boyut 110
Bilyalı vidalı tahrik mekanizmasına ve bilyalı ray kılavuzlarına sahip kompakt modüller, boyut 110, standart model
- Dört farklı yağlama modeli
- Boşluksuz ayarlanmış tekli somun ile, DIN 69051 uyarınca T7 tolerans sınıfında yer alan yuvarlamalı hassas bilyalı vidalı tahrik mekanizması üzerinden tahrik edilir
- Büyük hatveler sayesinde yüksek hareket hızları ve bununla eşzamanlı olarak büyük uzunluklar üzerinden yüksek hassasiyet
- Tekrar doğruluğu ±0,005 mm'ye kadar
- Montaj elemanları kapak plakası, iki kapak çıtası ve daha fazla koruma için "Resist" kapak ile koruma altına alınmıştır
- CKK-200 için büyük montaj uzunluklarında yüksek hızları gerçekleştirmek için mil desteği

Ürün verileri
28 parametreTeknik Özellikler
- Anma boyutu [mm]
- CKK-110
- Minimum hareket yolu smin [mm]
- 50
- amax azami hızlanma [m/s²]
- 50
- vmax izin verilen azami doğrusal hız [m/s]
- 1.22
- Lmax azami uzunluk [mm]
- 1500
- Cgw kılavuz dinamik yük değeri [N]
- 32035
- Cfb sabit yatak dinamik yük değeri [N]
- 13400
- Cbs bilyalı vidalı tahrik mekanizması dinamik yük değeri [N]
- 13320
- Mt dinamik burulma yük torku [Nm]
- 1057
- ML dinamik uzunlamasına taşıma torku [Nm]
- 1361
- ML dinamik uzunlamasına taşıma torkuna ilişkin not
- Yataklar arası değişken mesafeli tabla bölümünde maksimum değerler farklılık gösterir.
- X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]
- 396
- Y ekseni çevresinde izin verilen maksimum dinamik burulma momenti My max [Nm]
- 510
- Z ekseni çevresinde izin verilen maksij dinamik burulma momenti Mz max [Nm]
- 240
- Y yönünde azami dinamik yük Fy max [N]
- 5650
- Z1 yönündeki maksimum dinamik yük Fz1 max [N]
- 12000
- z2 yönünde maksimum dinamik yük Fz2 max [N]
- 12000
- y ekseni ly için geçerli yüzey atalet momenti [cm⁴]
- 40.9
- Z ekseni lz için geçerli yüzey atalet momenti [cm⁴]
- 373.7
- Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkin not (min. ... m*
- 0 °C ... +40 °C
- Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkini bilgi (min. ..*
- 40°C'en itibaren performans kayıpları
- Mekanik aksam için izin verilen ortam sıcaklığı (min. … maks.)
- -10 °C ... +60 °C
- Mekanik aksam için izin verilen ortam sıcaklığın ilişkin bilgi (min. … maks.)
- Yoğuşma noktasının altına düşülmez
- smin minimum hareket yoluna ilişkin not
- Güvenli bir yağ dağılımı için gereken minimum hareket yolu.
- Ağırlık [kg]
- 0
- Ölçü A (profil ray kılavuzları) [mm]
- 110
- H ölçüsü [mm]
- 50
- Ölçü H1 (profil ray kılavuzları) [mm]
- 66
