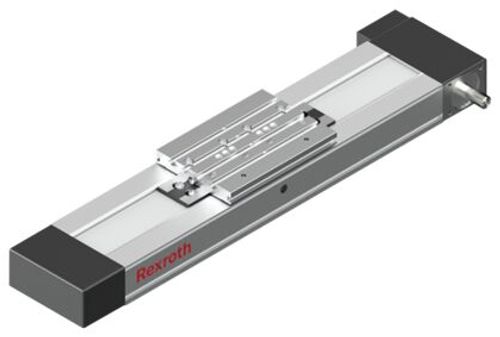

CKR-145-NN-1

CKR dişli kayış tahrik mekanizmasına sahip kompakt modüller, boyut 145 Dişli kayış tahrik mekanizmasına ve bilyalı ray kılavuzlarına sahip kompakt modüller, boyut 145, standart model
  • Dört farklı yağlama modeli
  • Öngerilimli dişli kayış
  • Akıllı dişli kayış kılavuzu iç parçaları korur
  • 10000 mm'ye kadar büyük uzunluklar hayata geçirilebilir
  • Tekrar doğruluğu ±0,05 mm'ye kadar
CKR-145-NN-1
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Anma boyutu [mm]
CKR-145
Minimum hareket yolu smin [mm]
60
amax azami hızlanma [m/s²]
50
vmax izin verilen azami doğrusal hız [m/s]
5
Lmax azami uzunluk [mm]
5500
Cgw kılavuz dinamik yük değeri [N]
76025
Mt dinamik burulma yük torku [Nm]
3345
ML dinamik uzunlamasına taşıma torku [Nm]
3801
X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]
1267
Y ekseni çevresinde izin verilen maksimum dinamik burulma momenti My max [Nm]
1440
Z ekseni çevresinde izin verilen maksij dinamik burulma momenti Mz max [Nm]
683
Y yönünde azami dinamik yük Fy max [N]
13660
Z1 yönündeki maksimum dinamik yük Fz1 max [N]
28800
z2 yönünde maksimum dinamik yük Fz2 max [N]
28800
y ekseni ly için geçerli yüzey atalet momenti [cm⁴]
91.28
Z ekseni lz için geçerli yüzey atalet momenti [cm⁴]
1049
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkin not (min. ... m*
0 °C ... +40 °C
Rexroth servo motor ile izin verilen ortam sıcaklığına ilişkini bilgi (min. ..*
40°C'en itibaren performans kayıpları
Mekanik aksam için izin verilen ortam sıcaklığı (min. … maks.)
-10 °C ... +60 °C
Mekanik aksam için izin verilen ortam sıcaklığın ilişkin bilgi (min. … maks.)
Yoğuşma noktasının altına düşülmez
smin minimum hareket yoluna ilişkin not
Güvenli bir yağ dağılımı için gereken minimum hareket yolu.
Ağırlık [kg]
0
Ölçü A (profil ray kılavuzları) [mm]
145
H ölçüsü [mm]
65
Ölçü H1 (profil ray kılavuzları) [mm]
85
