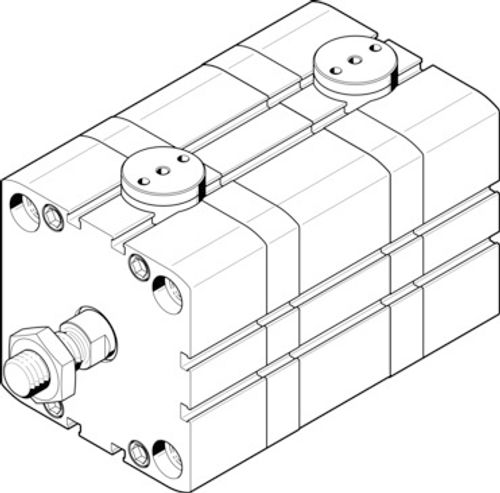

Kompakt silindir ADN-100- -EL- 548221

Kompakt silindir ADN-100-    -EL- 548221
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Strok
10 mm ... 500 mm
Piston çapı
100 mm
Piston mili diş ölçüsü
M16x1,5
Standarda dayalı
ISO 21287
Sönümleme
Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu
herhangi bir
Piston mili ucu
Dişi diş
Tasarım
Piston Piston mili Silindir boru
Konum algılama
yaklaşım sensörü için
Varyantlar
çift taraflı son konum kilitlemesi ile arka son konum kilitlemesi ile ön son konum kilitlemesi ile Uzatılmış piston mili erkek dişi Piston milinde özel diş Uzatılmış piston kolu Lazerle yazılmış tip levhası
Çalışma basıncı
0.15 MPa ... 1 MPa
Çalışma basıncı
1.5 bar ... 10 bar
Çalışma şekli
çift etkili
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Ortam sıcaklığı
-20 °C ... 80 °C
Son konumlarda darbe enerjisi
2.5 j
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş
4524 N
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme
4712 N
10 mm strok başına hareketli kütle ek yük
25 g
Montaj türü
dişi diş ile aksesuarlarla
Pnömatik bağlantı
G1/8
Malzeme hakkında not
RoHS uyumlu
Kapak malzemesi
Dövme alüminyum alaşım eloksallı
Piston mili malzemesi
yüksek alaşımlı çelik
Silindir borusu malzemesi
Dövme alüminyum alaşım sürgülü eloksallı

Aksesuarlar

Kasıntı Alıcı 6142
Kasıntı Alıcı 6142

FK-M16X1,5

Çatal mafsal 6146
Çatal mafsal 6146

SG-M16X1,5

Küresel mafsal 9263
Küresel mafsal 9263

SGS-M16X1,5

Flanş bağlantısı 174381
Flanş bağlantısı 174381

FNC-100

Ayak bağlantısı 537250
Ayak bağlantısı 537250

HNA-100

Hortum 197391
Hortum 197391

PUN-H-6X1-SW

Hortum 8048681
Hortum 8048681

PUN-H-6X1-TBL

Hortum 197377
Hortum 197377

PUN-H-6X1-NT

Hortum 197384
Hortum 197384

PUN-H-6X1-BL

Tek yönlü akış kontrol valfleri 193144
Tek yönlü akış kontrol valfleri 193144

GRLA-1/8-QS-6-D

Tek yönlü akış kontrol valfleri 8068726
Tek yönlü akış kontrol valfleri 8068726

VFOE-LE-T-G18-Q6

Çabuk Bağlantı Rakoru 186096
Çabuk Bağlantı Rakoru 186096

QS-G1/8-6

Çabuk Bağlantı Rakoru 186107
Çabuk Bağlantı Rakoru 186107

QS-G1/8-6-I

L-Çabuk Bağlantı Rakoru 186117
L-Çabuk Bağlantı Rakoru 186117

QSL-G1/8-6

Yaklaşım sensörü|Silindir Sensörü 574334
Yaklaşım sensörü|Silindir Sensörü 574334

SMT-8M-A-PS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 574335
Yaklaşım sensörü|Silindir Sensörü 574335

SMT-8M-A-PS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574338
Yaklaşım sensörü|Silindir Sensörü 574338

SMT-8M-A-NS-24V-E-2,5-OE

Yaklaşım sensörü|Silindir Sensörü 574339
Yaklaşım sensörü|Silindir Sensörü 574339

SMT-8M-A-NS-24V-E-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 8059120
Yaklaşım sensörü|Silindir Sensörü 8059120

SDBT-MSX-1L-PU-E-0.3-N-M8

Yaklaşım sensörü|Silindir Sensörü 8059121
Yaklaşım sensörü|Silindir Sensörü 8059121

SDBT-MSX-1L-PU-E-2.5-N-LE

Yaklaşım sensörü|Silindir Sensörü 8059123
Yaklaşım sensörü|Silindir Sensörü 8059123

SDBT-MSX-1L-NU-E-0.3-N-M8

Yaklaşım sensörü|Silindir Sensörü 8059124
Yaklaşım sensörü|Silindir Sensörü 8059124

SDBT-MSX-1L-NU-E-2.5-N-LE
