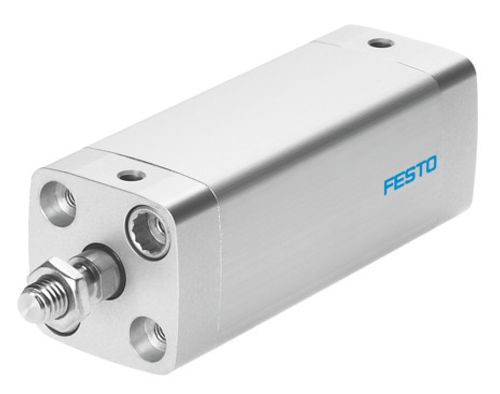

Kompakt silindir CDC-20- - 543305

Kompakt silindir CDC-20-    - 543305
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Strok
1 mm ... 300 mm
Piston çapı
20 mm
Standarda dayalı
ISO 21287
Sönümleme
Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu
herhangi bir
Tasarım
Piston Piston mili
Varyantlar
Uzatılmış piston mili erkek dişi Piston milinde özel diş Uzatılmış piston kolu Çift taraflı piston mili Isıya dayanıklı sızdırmazlık elemanları maks. 120 °C tek taraflı piston mili
Çalışma basıncı
0.08 MPa ... 1 MPa
Çalışma basıncı
0.8 bar ... 10 bar
Çalışma şekli
çift etkili
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
3 - yoğun korozyona maruziyet
LABS uygunluğu
VDMA24364-B2-L VDMA24364 Zone III
Gıdaya uygunluk
bkz. Gelişmiş yapı malzemesi bilgisi
Ortam sıcaklığı
-20 °C ... 120 °C
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş
141 N
0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme
141 N ... 188 N
Montaj türü
isteğe bağlı olarak: geçiş deliği ile dişi diş ile
Pnömatik bağlantı
M5
Kapak malzemesi
Dövme alüminyum alaşım eloksallı
Piston mili malzemesi
yüksek alaşımlı paslanmaz çelik
Silindir borusu malzemesi
Dövme alüminyum alaşım eloksallı

Aksesuarlar

Çatal mafsal 13568
Çatal mafsal 13568

CRSG-M8

Küresel mafsal 195581
Küresel mafsal 195581

CRSGS-M8

Ayak bağlantısı 537254
Ayak bağlantısı 537254

HNA-20-R3

Eklem bağlantı 537796
Eklem bağlantı 537796

SNCL-20-R3

Hortum 8153378
Hortum 8153378

PUN-H-F-4X0,75-NT

Hortum 8153381
Hortum 8153381

PUN-H-F-4X0,75-BL

Hortum 8153382
Hortum 8153382

PUN-H-F-4X0,75-TBL

Hortum 8153385
Hortum 8153385

PUN-H-F-4X0,75-SW

Tek yönlü akış kontrol valfleri 161403
Tek yönlü akış kontrol valfleri 161403

CRGRLA-M5-B

Çabuk Bağlantı Rakoru 8085657
Çabuk Bağlantı Rakoru 8085657

NPQR-DK-M5-Q4

Çabuk Bağlantı Rakoru 8085679
Çabuk Bağlantı Rakoru 8085679

NPQR-L-M5-Q4

Yaklaşım sensörü|Silindir Sensörü 571339
Yaklaşım sensörü|Silindir Sensörü 571339

SMT-C1-PS-24V-K-5,0-OE

Yaklaşım sensörü|Silindir Sensörü 571342
Yaklaşım sensörü|Silindir Sensörü 571342

SMT-C1-PS-24V-K-0,3-M8D
