Festo/CDC-80- -

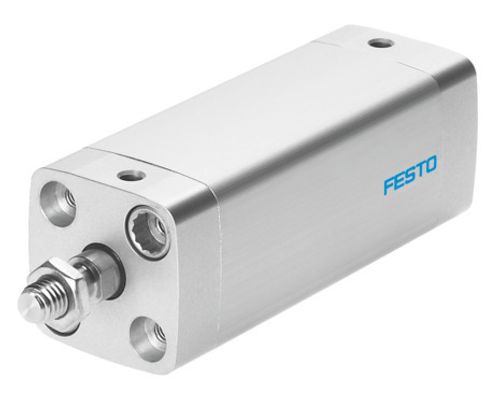

Kompakt silindir CDC-80- - 543311

Ürün verileri
26 parametreTeknik Özellikler
- Strok
- 1 mm ... 500 mm
- Piston çapı
- 80 mm
- Standarda dayalı
- ISO 21287
- Sönümleme
- Esnek sönümleme halkaları/plakaları iki taraflı
- Montaj konumu
- herhangi bir
- Tasarım
- Piston Piston mili
- Konum algılama
- yaklaşım sensörü için
- Varyantlar
- Uzatılmış piston mili erkek dişi Piston milinde özel diş Uzatılmış piston kolu Çift taraflı piston mili Isıya dayanıklı sızdırmazlık elemanları maks. 120 °C tek taraflı piston mili
- Çalışma basıncı
- 0.06 MPa ... 1 MPa
- Çalışma basıncı
- 0.6 bar ... 10 bar
- Çalışma şekli
- çift etkili
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK
- 3 - yoğun korozyona maruziyet
- LABS uygunluğu
- VDMA24364-B2-L VDMA24364 Zone III
- Gıdaya uygunluk
- bkz. Gelişmiş yapı malzemesi bilgisi
- Ortam sıcaklığı
- -20 °C ... 120 °C
- 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş
- 2827 N
- 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme
- 2827 N ... 3016 N
- Montaj türü
- isteğe bağlı olarak: geçiş deliği ile dişi diş ile
- Pnömatik bağlantı
- G1/8
- Kapak malzemesi
- Dövme alüminyum alaşım eloksallı
- Piston mili malzemesi
- yüksek alaşımlı paslanmaz çelik
- Silindir borusu malzemesi
- Dövme alüminyum alaşım eloksallı
Aksesuarlar

Çatal mafsal 13571
CRSG-M16X1,5

Küresel mafsal 195584
CRSGS-M16X1,5

Kasıntı Alıcı 2490673
CRFK-M16X1,5

Flanş bağlantısı 161850
CRFNG-80

Eklem bağlantı 176948
SNCB-80-R3

Ayak bağlantısı 537260
HNA-80-R3

Hortum 8153388
PUN-H-F-6X1-BL

Hortum 8153389
PUN-H-F-6X1-TBL

Hortum 8153392
PUN-H-F-6X1-SW

Hortum 8153428
PUN-H-F-6X1-NT

Tek yönlü akış kontrol valfleri 161404
CRGRLA-1/8-B

Tek yönlü akış kontrol valfleri 578798
VFOH-LE-A-G18-Q6

Çabuk Bağlantı Rakoru 8085681
NPQR-L-G18-Q6

Çabuk Bağlantı Rakoru 8085662
NPQR-DK-G18-Q6

Yaklaşım sensörü|Silindir Sensörü 571339
SMT-C1-PS-24V-K-5,0-OE

Yaklaşım sensörü|Silindir Sensörü 571342
SMT-C1-PS-24V-K-0,3-M8D
