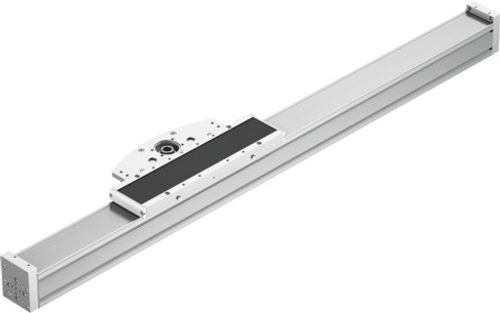

Bom ekseni / Konsol ekseni ELCC-TB-KF-70- - 8060572

Bom ekseni / Konsol ekseni ELCC-TB-KF-70-    - 8060572
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tahrik pinyonu etkin çap
30.558 mm
Çalışma stroku
50 mm ... 1500 mm
Boyut
70
Strok rezervi
0 mm ... 1500 mm
Dişli kayış bölümleme
3 mm
Montaj konumu
herhangi bir
Kılavuz
Bilyalı rulman yatağı
Tasarım
Elektromekanik konsol ekseni
Sembol
00991210
Maks. ivmelenme
50 m/sn²
Maks. hız
5 m/sn
Tekrarlama hassasiyeti
±0,05 mm
Korozyon direnci sınıfı KBK
0 - korozyona maruziyet yok
LABS uygunluğu
VDMA24364 Zone III
Koruma türü
IP20
Ortam sıcaklığı
-10 °C ... 60 °C
2. derece alan momentleri Iy
959740 mm⁴
2. derece alan momentleri Iz
928740 mm⁴
Maks. tahrik torku
10.4 Nm
Maks. kuvvet Fy
9680 N
Maks. kuvvet Fz
9406 N
Maks. moment Mx
104 Nm
Maks. moment My
826 Nm
Maks. moment Mz
797 Nm
Maks. besleme kuvveti Fx
600 N
Metre strok başına kütle atalet momenti JH
14.7 kgcm²
Kg yük başına kütle atalet momenti JL
2.3 kgcm²
Kütle atalet momenti JO
10.6 kgcm²
Besleme sabiti
96 mm/dev
Referans hizmet ömrü
5000 km
Yağlama aralığı güzergaha bağlıdır
1000 km
İkinci bir tahrik kafası ile 0 mm strokta hareketli kütle
5516 g
0 mm strokta hareketli kütle
3210 g
10 mm strok başına hareketli kütle ek yük
63 g
İlave kızak ağırlığı
2010 g
0 mm strokta temel ağırlık
7960 g
10 mm strok başına ek ağırlık
63 g
İkinci bir tahrik kafası ile 0 mm strokta temel ağırlık
12275 g
Kapak malzemesi
Dövme alüminyum alaşım, anodize
Profil malzemesi
Dövme alüminyum alaşım, anodize
Malzeme hakkında not
RoHS uyumlu
Tahrik kafası malzemesi
Dövme alüminyum alaşım, eloksallı
Kılavuz rayı malzemesi
Rulmanlı çelik, Corrotect kaplamalı
Gövde malzemesi
yüksek alaşımlı paslanmaz çelik
Kızak malzemesi
Alimünyum döküm, eloksallı
Dişli kayış tutma elemanı malzemesi
Dövme alüminyum alaşım, eloksallı
Dişli kayış malzemesi
Cam kordonlu ve naylon kaplı polikloropren Çelik kordlu ve tekstil kaplamalı poliüretan Çelik kordlu poliüretan

Aksesuarlar

Kanal somunu 150914
Kanal somunu 150914

NST-5-M5

Eksenel kit 1201894
Eksenel kit 1201894

EAMM-A-N48-100A
