Festo/CMSH-S-VDE1-D-A-AL-N14-C1N12-HA

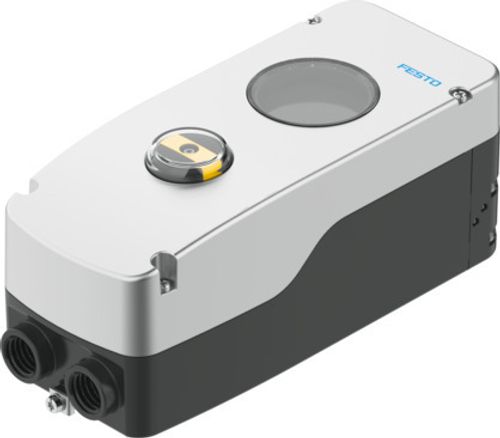

Konum kontrolü CMSH-S-VDE1-D-A-AL-N14-C1N12-HA 8097421

Konum kontrolü CMSH-S-VDE1-D-A-AL-N14-C1N12-HA 8097421
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
dijital, elektro-pnömatik konum kontrolü
Çalışma şekli
çift etkili
Tasarım özellikleri
Emniyetli pnömatik çıkışı 2 tahliye edilmiş Emniyetli pnömatik çıkışı 4 basınçlandırılmış
Montaj konumu
herhangi bir
Montaj türü
aksesuarlarla VDI/VDE 3845'e göre
Yol ölçüm sisteminin ölçüm prensibi
Potansiyometre
Algılama aralığı
0 drc ... 115 drc
Gösterge
LCD gösterge, yazılım aracılığıyla 90° döndürülebilir
Ayar seçenekleri
ekran ve butonlar aracılığıyla
Çevrim zamanı
20 ms
Nominal kullanım yüksekliği
<= 2000 m NHN
Aşırı gerilim kategorisi
II
Çalışma basıncı
0.14 MPa ... 0.8 MPa
Çalışma basıncı
1.4 bar ... 8 bar
Çalışma basıncı
20.3 psi ... 116 psi
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün değil
Δp = 6 bar'da hava çıkışı
270 l/dak
Pnömatik bağlantı
1/4 NPT
Ters polarite koruması
evet
Bağlantı direnci
3 kOhm ... 80 kOhm
Analog girişler, sinyal aralığı
HART ile 4 - 20 mA
Analog girişler, giriş empedansı
20 mA'da 480 ohm
Analog girişler, aşırı yük dayanımı
<65 mA
Analog girişler, galvanik izolasyon
evet
Karakteristik eğri girişler
IEC 61131-2 uyarınca 1x, tip 3
Dijital girişler, ters polarite koruması
evet
Dijital girişler, elektriksel izolasyon
evet
Dijital girişler, aşırı yük dayanımı
33 V
Elektrik bağlantısı 1, işlev
Analog giriş Dijital giriş harici yer değiştirme/açı sensörü
Elektrik bağlantısı 1, bağlantı türü
Terminal şeridi
Elektrik bağlantısı 1, bağlantı teknolojisi
Yaylı terminal
Elektrik bağlantısı 1, kutup/damar sayısı
7
Kablo bağlantısı
2x 1/2 NPT
Maks. kablo uzunluğu
Harici pozisyon sensörü için 30 m korumalı
Ortam sıcaklığı
-40 °C ... 80 °C
Ortam sıcaklığına ilişkin not
Gösterge: -30 - 80°C
Depolama sıcaklığı
-40 °C ... 80 °C
İklim sınıfı
Depolama için EN 60721'e göre 1K5 İşletim için EN 60721'e göre 4K3
Koruma türü
IP66 IP67
Şok direnci
FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi
Osilasyon direnci
FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Kirlenme derecesi
3
Ruhsat
RCM işareti
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB patlamaya karşı koruma direktifine (ATEX) göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Gövde malzemesi
Alüminyum, toz kaplı
Kontrol camı malzemesi
PC
Mil malzemesi
yüksek alaşımlı paslanmaz çelik
Kaplin malzemesi
yüksek alaşımlı paslanmaz çelik
Vida malzemesi
Çelik, galvanize
Sızdırmazlık elemanları malzemesi
EPDM NBR VMQ
LABS uygunluğu
VDMA24364 Zone III
Malzeme hakkında not
RoHS uyumlu
Ürün ağırlığı
2640 g

Aksesuarlar

Manometre 183897
Manometre 183897

MA-23-10-R1/8

Kablo Bağlantısı 4464895
Kablo Bağlantısı 4464895

NETC-P-M20

Montaj adaptörü 8148117
Montaj adaptörü 8148117

CAFM-M1-K-N1-AA1

Kaplin 8154713
Kaplin 8154713

CAFM-M1-CK-N1

Montaj adaptörü 8148119
Montaj adaptörü 8148119

CAFM-M1-K-N1-AA3

Kaplin 8154714
Kaplin 8154714

CAFM-M1-CK-N3

Montaj Adaptörü 8148118
Montaj Adaptörü 8148118

CAFM-M1-K-N1-AA2

Kontrol plakası 8104802
Kontrol plakası 8104802

DADG-FM-F9-VDE2

Montaj adaptörü 8148120
Montaj adaptörü 8148120

CAFM-M1-K-N1-AA4

Bağlantı takımı 8091823
Bağlantı takımı 8091823

CAFM-M1-K-R1-N2

Bağlantı takımı 8091822
Bağlantı takımı 8091822

CAFM-M1-K-N2

Susturucu 12639
Susturucu 12639

U-1/4-B-NPT

Susturucu 1206990
Susturucu 1206990

AMTE-M-LH-N14

Çabuk Bağlantı Rakoru 160502
Çabuk Bağlantı Rakoru 160502

QS-V0-1/4-6

Çabuk Bağlantı Rakoru 160504
Çabuk Bağlantı Rakoru 160504

QS-V0-1/4-10

Çabuk Bağlantı Rakoru 160505
Çabuk Bağlantı Rakoru 160505

QS-V0-1/4-12

Çabuk Bağlantı Rakoru 160503
Çabuk Bağlantı Rakoru 160503

QS-V0-1/4-8

Çabuk Bağlantı Rakoru 186101
Çabuk Bağlantı Rakoru 186101

QS-G1/4-10

Çabuk Bağlantı Rakoru 132042
Çabuk Bağlantı Rakoru 132042

QS-G1/4-12-20

Çabuk Bağlantı Rakoru 130679
Çabuk Bağlantı Rakoru 130679

QS-1/4-10-50

Çabuk Bağlantı Rakoru 186112
Çabuk Bağlantı Rakoru 186112

QS-G1/4-10-I

Çabuk Bağlantı Rakoru 183744
Çabuk Bağlantı Rakoru 183744

QS-1/4-3/8-I-U-M

Çabuk Bağlantı Rakoru 153005
Çabuk Bağlantı Rakoru 153005

QS-1/4-8

Çabuk Bağlantı Rakoru 153018
Çabuk Bağlantı Rakoru 153018

QS-1/4-10-I

Çabuk Bağlantı Rakoru 186097
Çabuk Bağlantı Rakoru 186097

QS-G1/4-6

Çabuk Bağlantı Rakoru 186099
Çabuk Bağlantı Rakoru 186099

QS-G1/4-8

Çabuk Bağlantı Rakoru 130677
Çabuk Bağlantı Rakoru 130677

QS-1/4-6-100

Çabuk Bağlantı Rakoru 186110
Çabuk Bağlantı Rakoru 186110

QS-G1/4-8-I

Çabuk Bağlantı Rakoru 132040
Çabuk Bağlantı Rakoru 132040

QS-G1/4-8-50

Çabuk Bağlantı Rakoru 153016
Çabuk Bağlantı Rakoru 153016

QS-1/4-8-I

Çabuk Bağlantı Rakoru 130680
Çabuk Bağlantı Rakoru 130680

QS-1/4-12-20

Çabuk Bağlantı Rakoru 186317
Çabuk Bağlantı Rakoru 186317

QS-V0-G1/4-8

Çabuk Bağlantı Rakoru 153007
Çabuk Bağlantı Rakoru 153007

QS-1/4-10

Çabuk Bağlantı Rakoru 133193
Çabuk Bağlantı Rakoru 133193

QS-1/4-6-I-100

Çabuk Bağlantı Rakoru 186316
Çabuk Bağlantı Rakoru 186316

QS-V0-G1/4-6

Çabuk Bağlantı Rakoru 133188
Çabuk Bağlantı Rakoru 133188

QS-1/4-10-I-50

Çabuk Bağlantı Rakoru 192809
Çabuk Bağlantı Rakoru 192809

QS-1/4-1/4-I-U-M

Çabuk Bağlantı Rakoru 153014
Çabuk Bağlantı Rakoru 153014

QS-1/4-6-I

Çabuk Bağlantı Rakoru 190649
Çabuk Bağlantı Rakoru 190649

QS-1/4-12-I

Çabuk Bağlantı Rakoru 186350
Çabuk Bağlantı Rakoru 186350

QS-G1/4-12

Çabuk Bağlantı Rakoru 164980
Çabuk Bağlantı Rakoru 164980

QS-1/4-12

Çabuk Bağlantı Rakoru 186318
Çabuk Bağlantı Rakoru 186318

QS-V0-G1/4-10

Çabuk Bağlantı Rakoru 186108
Çabuk Bağlantı Rakoru 186108

QS-G1/4-6-I

Çabuk Bağlantı Rakoru 186319
Çabuk Bağlantı Rakoru 186319

QS-V0-G1/4-12

Çabuk Bağlantı Rakoru 153003
Çabuk Bağlantı Rakoru 153003

QS-1/4-6

Çabuk Bağlantı Rakoru 132041
Çabuk Bağlantı Rakoru 132041

QS-G1/4-10-50

Çabuk Bağlantı Rakoru 130678
Çabuk Bağlantı Rakoru 130678

QS-1/4-8-50

Çabuk Bağlantı Rakoru 132039
Çabuk Bağlantı Rakoru 132039

QS-G1/4-6-100

Çabuk Bağlantı Rakoru 183743
Çabuk Bağlantı Rakoru 183743

QS-1/4-5/16-I-U-M

Çabuk Bağlantı Rakoru 190644
Çabuk Bağlantı Rakoru 190644

QS-1/4-4

Çabuk Bağlantı Rakoru 133190
Çabuk Bağlantı Rakoru 133190

QS-1/4-8-I-50
