Festo/CMSX-P-SE-C-U-F1-D-50-C

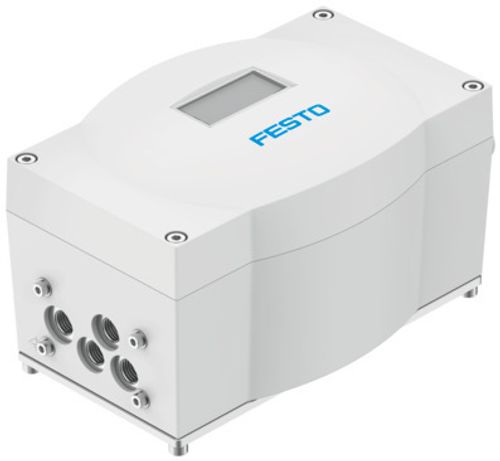

Konum kontrolü CMSX-P-SE-C-U-F1-D-50-C 8171508

Konum kontrolü CMSX-P-SE-C-U-F1-D-50-C 8171508
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
dijital, elektro-pnömatik konum kontrolü
Çalışma şekli
çift etkili
Tasarım özellikleri
Emniyet konumu - pnömatik çıkışlar kapalı
Montaj konumu
herhangi bir
Montaj türü
aksesuarlarla
Yol ölçüm sisteminin ölçüm prensibi
Potansiyometre
Gösterge
7 segmentl, LCD ekran arka plan aydınlatması ile
Ayar seçenekleri
ekran ve butonlar aracılığıyla
Ölü bölgenin boyutu
0.5 % ... 10 %
Çalışma basıncı
0.3 MPa ... 0.8 MPa
Çalışma basıncı
3 bar ... 8 bar
Çalışma basıncı
43.5 psi ... 116 psi
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün değil
Standart nominal debi (DIN 1343'e göre normalleştirilmiş)
50 l/dak
Pnömatik bağlantı
G1/8
Nominal çalışma gerilimi DC
24 V
Çalışma gerilimi aralığı DC
21.6 V ... 26.4 V
Maks. akım tüketimi
600 mA
Ters polarite koruması
çalışma voltajı bağlantıları için
Bağlantı direnci
≤80 kOhm
Analog girişler, sinyal aralığı
0 - 10 V 0 - 20 mA 4 - 20 mA
Analog girişler, maks. Kontrol aralığı
0 - 24 mA 0 - 11 V
Analog girişler, 25 °C'de doğrusallık hatası
% 0,5
Analog girişler, sıcaklık katsayısı
<0.02 %FS/K
Analog girişler, çözünürlük
16 bit
Analog girişler, aşırı yük dayanımı
evet
Analog girişler, galvanik izolasyon
hayır
Analog çıkışlar, sinyal aralığı
4 - 20 mA
Analog çıkışlar, maks. yük direnci
≤600 Ohm
Analog çıkışlar, 25°C'de doğrusallık hatası
%0,5
Analog çıkışlar, sıcaklık katsayısı
<0.02 %FS/K
Analog çıkışlar, çözünürlük
12 bit
Analog çıkışlar, ters polarite koruması
evet
Analog çıkışlar, kısa devre dayanımı
evet
Analog çıkışlar, aşırı yük dayanımı
evet
Analog çıkışlar, galvanik izolasyon
hayır
Karakteristik eğri girişler
IEC 61131-2'ye göre, tip 3
Anahtarlama girişi
PNP NPN
Dijital girişler, ters polarite koruması
evet
Dijital girişler, elektriksel izolasyon
evet, optokuplör
Dijital çıkışlar, ters polarite koruması
evet
Anahtarlama çıkışı
3 x PNP veya 3 x NPN değiştirilebilir
Dijital çıkışlar, çıkış akımı
100 mA
Dijital çıkışlar, kısa devre dayanımı
evet
Dijital çıkışlar, aşırı yük dayanımı
evet
Dijital çıkışlar, elektriksel izolasyon
evet, optokuplör
Elektrik bağlantısı 1, işlev
3x dijital çıkış Analog çıkış Analog giriş Dijital giriş Güç kaynağı Güç kaynağı yükü
Elektrik bağlantısı 1, bağlantı türü
Terminal şeridi
Elektrik bağlantısı 1, bağlantı teknolojisi
Vidalı terminal
Elektrik bağlantısı 1, kutup/damar sayısı
13
Elektrik bağlantısı 1, sıkma torku
0.6 Nm
Elektrik bağlantısı 1, kablo kesiti
<1.5 mm²
Elektrik bağlantısı 2, işlev
harici yer değiştirme/açı sensörü
Elektrik bağlantısı 2, bağlantı türü
Terminal şeridi
Elektrik bağlantısı 2, bağlantı teknolojisi
Vidalı terminal
Elektrik bağlantısı 2, kutup/damar sayısı
3
Elektrik bağlantısı 2, sıkma torku
0.6 Nm
Elektrik bağlantısı 2, kablo kesiti
<1.5 mm²
Kablo bağlantısı
Elektrik bağlantısı 2 için M12x1,5 Elektrik bağlantısı 1 için M20x1,5
İzin verilen kablo çapı
Elektrik bağlantısı 2 için 3 - 6,5 mm Elektrik bağlantısı 1 için 7 - 13 mm
Maks. kablo uzunluğu
Elektrik bağlantısı 2 için 3 m Elektrik bağlantısı 1 için 30 m
Ortam sıcaklığı
-5 °C ... 60 °C
Depolama sıcaklığı
-20 °C ... 60 °C
Bağıl nem
% 5 - 95 yoğuşmayan
Koruma türü
IP65
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
Şok direnci
FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi EN 60068-2-29'a göre
Osilasyon direnci
FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi EN 60068-2-6'ya göre
Kirlenme derecesi
3
Ruhsat
RCM işareti
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Gövde malzemesi
PC takviyeli
Kontrol camı malzemesi
PC
Taban plakası malzemesi
Dövme alüminyum alaşım, eloksallı
Mil malzemesi
yüksek alaşımlı paslanmaz çelik
Kaplin malzemesi
yüksek alaşımlı paslanmaz çelik
Vida malzemesi
yüksek alaşımlı paslanmaz çelik
Sızdırmazlık elemanları malzemesi
NBR
Kablo bağlantısı malzemesi
PA
Kör tapa malzemesi
PA
LABS uygunluğu
VDMA24364-B2-L
Malzeme hakkında not
RoHS uyumlu
Ürün ağırlığı
970 g
Ölçüler G x U x Y
190mm x 105mm x 130mm

Aksesuarlar

Adaptör Takımı 3179433
Adaptör Takımı 3179433

DADG-AK-F6-A2

Susturucu 3670
Susturucu 3670

U-1/8-I

Susturucu 2307
Susturucu 2307

U-1/8

Susturucu 534222
Susturucu 534222

U-1/8-50

Susturucu 161419
Susturucu 161419

UC-1/8

Susturucu 6841
Susturucu 6841

U-1/8-B

Susturucu 534219
Susturucu 534219

UC-1/8-50

Susturucu 552423
Susturucu 552423

U-1/8-BR

Çabuk Bağlantı Rakoru 153012
Çabuk Bağlantı Rakoru 153012

QS-1/8-4-I

Çabuk Bağlantı Rakoru 183742
Çabuk Bağlantı Rakoru 183742

QS-1/8-5/16-I-U-M

Çabuk Bağlantı Rakoru 133187
Çabuk Bağlantı Rakoru 133187

QS-1/8-8-I-50

Çabuk Bağlantı Rakoru 183741
Çabuk Bağlantı Rakoru 183741

QS-1/8-1/4-I-U-M

Çabuk Bağlantı Rakoru 153013
Çabuk Bağlantı Rakoru 153013

QS-1/8-6-I

Çabuk Bağlantı Rakoru 190647
Çabuk Bağlantı Rakoru 190647

QS-1/8-10-I

Çabuk Bağlantı Rakoru 133191
Çabuk Bağlantı Rakoru 133191

QS-1/8-4-I-100

Çabuk Bağlantı Rakoru 153015
Çabuk Bağlantı Rakoru 153015

QS-1/8-8-I

Çabuk Bağlantı Rakoru 133186
Çabuk Bağlantı Rakoru 133186

QS-1/8-6-I-100
