Festo/SRBG-C1-N-20N-ZC-C2-C2-EX5

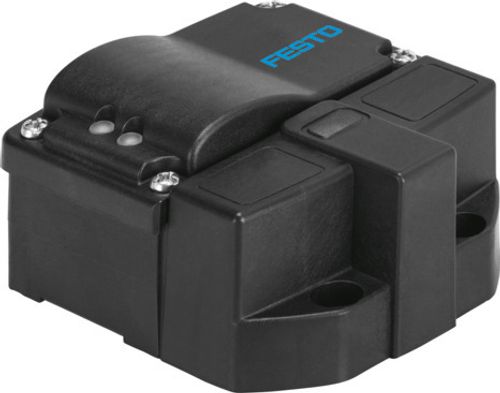

Sınır anahtarı montaj parçası|Rajakytkınrasıa SRBG-C1-N-20N-ZC-C2-C2-EX5 3568167

Sınır anahtarı montaj parçası|Rajakytkınrasıa SRBG-C1-N-20N-ZC-C2-C2-EX5 3568167
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
köşeli
Standarda dayalı
EN 60947-5-6 VDI/VDE 3845
Ruhsat
RCM işareti c UL us (OL)
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB patlamaya karşı koruma direktifine (ATEX) göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre UK EX düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Patlamaya karşı koruma
Zone 0 (ATEX) Zone 0 (CN) Bölge 0 (UKEX) Zone 1 (ATEX) Zone 2 (ATEX) Zone 20 (CN) Bölge 20 (UKEX)
ATEX kategorisi, gaz
II 1G
Ex ateşleme koruma sınıfı
Ex ia IIC T6...T1 Ga
AB dışında patlamaya karşı koruma onayı
EPL Da (CN) EPL Da (GB) EPL Ga (CN) EPL Ga (GB)
Ex ortam sıcaklığı
bkz. ATEX sertifikası bkz. IECEx sertifikası
Etkin iç endüktans Li
100 µH
etkin iç kapasitans Ci
100 nF
Maks. giriş parametreleri kendinden güvenli devre
bkz. IECEx sertifikası bkz. ATEX sertifikası
Sertifikayi düzenleyen kuruluş
2020322315003530 CML22UKEX2263X
Malzeme hakkında not
RoHS uyumlu
Safety Integrity Level (SIL)
SIL 2
Ölçüm prensibi
endüktif
Ortam sıcaklığı
-25 °C ... 100 °C
Anahtarlama çıkışı
NAMUR
Anahtarlama elemanı işlevi
Normalde kapalı kontak
Maks. anahtarlama frekansı
3000 Hz
Maks. çıkış akımı DC
3 mA
Kısa devre dayanımı
evet
Çalışma gerilimi aralığı DC
8.2 V
Ters polarite koruması
tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü
Terminal şeridi
Elektrik bağlantısı 1, kablo çıkışı
düz
Elektrik bağlantısı 1, tasarım
yuvarlak
Elektrik bağlantısı 1, bağlantı teknolojisi
Yaylı terminal
Elektrik bağlantısı 1, kutup/damar sayısı
10
Elektrik bağlantısı 1, bağlantı şeması
00995598
Bağlanabilir iletken nominal kesiti
0.2 mm² ... 2.5 mm²
Kablo bağlantısı
M20x1,5
Montaj türü
vidalanmış
Montaj konumu
herhangi bir
Ürün ağırlığı
170 g
Gövde malzemesi
PBT
Vida malzemesi
yüksek alaşımlı paslanmaz çelik
Anahtarlama durumu göstergesi
Sarı LED
Durum göstergesi
Sarı LED = Valf anahtarlama durumu
Depolama sıcaklığı
-40 °C ... 100 °C
Koruma türü
IP67
Şok direnci
FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
Osilasyon direnci
FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
LABS uygunluğu
VDMA24364 Zone III
Kirlenme derecesi
3

Aksesuarlar

Konum göstergesi 8140395
Konum göstergesi 8140395

SASF-S2-B-V-A20

Konum göstergesi 4077125
Konum göstergesi 4077125

SASF-S2-B-F-A56

Konum göstergesi 4046082
Konum göstergesi 4046082

SASF-S2-B-F-A34

Bağlantı kablosu 3579466
Bağlantı kablosu 3579466

NEBV-A1W3-K-0.6-N-LE3

Bağlantı kablosu 3579468
Bağlantı kablosu 3579468

NEBV-B2W3-K-0.6-N-LE3
