Festo/DHEB-10-E-D-E-L

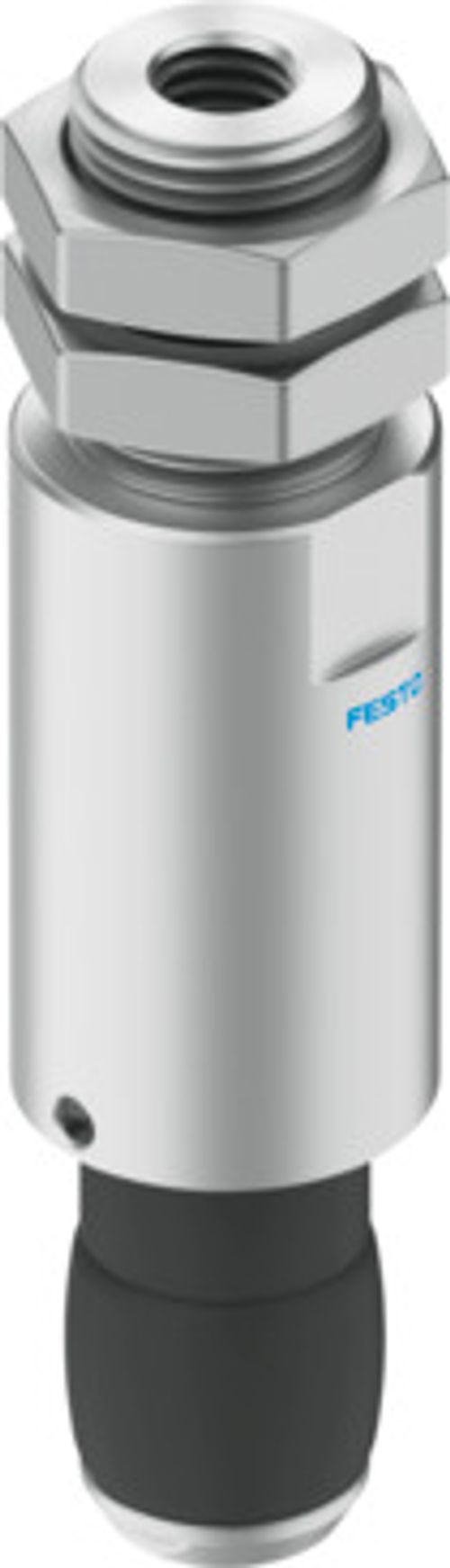

Körüklü tutucu DHEB-10-E-D-E-L 1320766

Körüklü tutucu DHEB-10-E-D-E-L 1320766
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyut
10
Körük stroku
4 mm
Tutulacak min. çap
10.5 mm
Maks. tutulacak çap
14 mm
Montaj konumu
herhangi bir
Çalışma şekli
tek etkili kapalı
Tutucu işlevi
Uyarlanabilir
Tasarım
Kasılma membranı zorunlu hareket dizesi
Kılavuz
Temel kılavuz
Konum algılama
Yok
Çalışma basıncı
5 bar ... 8 bar
Geri ayarlama sıfırla
<1 bar
Maks. çalışma frekansı tutucusu
≤4 Hz
0,6 MPa'da (6 bar, 87 psi) min. açma süresi
20 ms
0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi
40 ms
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364 Zone III
Ortam sıcaklığı
5 °C ... 60 °C
körük için ortalama değiştirme aralığı
0.5 Mio çvr
Taşıma kapasitesi kılavuz değer
0.1 kg
Ürün ağırlığı
16 g
Montaj türü
isteğe bağlı olarak: Erkek diş ile kilit somunu ile
Pnömatik bağlantı
M5
Malzeme hakkında not
RoHS uyumlu
Körük malzemesi
EPDM
Gövde malzemesi
Alüminyum eloksallı
