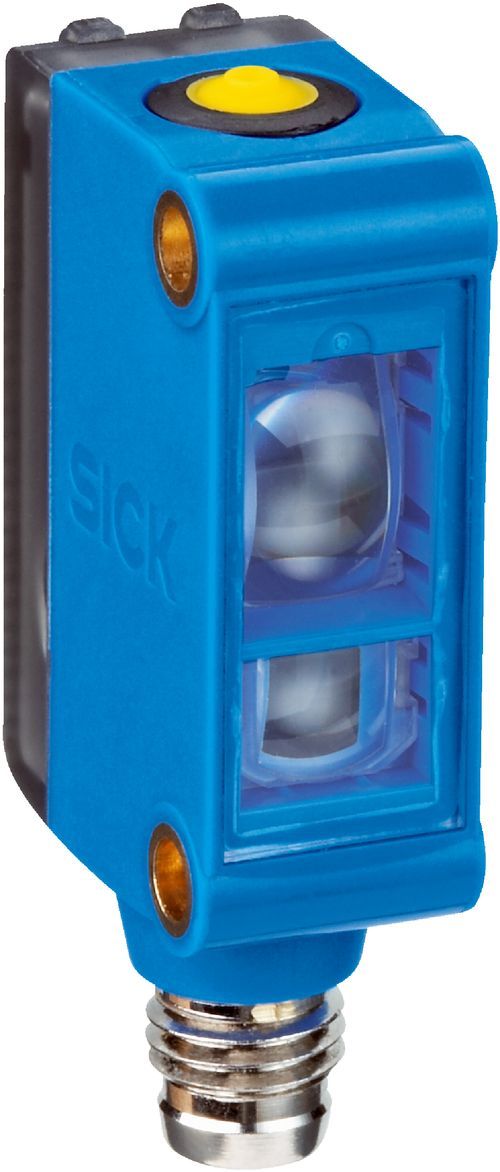

KTM-WP11181P



Kontrast sensörleri | KTM, KTM-WP11181P | Işık kaynağı: LED, RGB | İletişim arayüzü: - | Algılama mesafesi: 12,5 mm | Anahtarlama çıkışı: PNP | Işık demet çapı: 1,6 mm x 9,5 mm | Işık noktası konumu: Uzunlamasına | Işık çıkışı: Uzun cihaz tarafı | Bağlantı türü ayrıntısı: 4 pinli M8 erkek konnektör | Ayarlama: Öğretme tuşu | Öğretme çalışması: Statik/dinamik 2 noktalı öğretme + benek yakını, ET: dinamik öğretme | Gövde malzemesi: Plastik
KTM-WP11181P
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Boyutlar ( G x Y x D)
12 mm x 31,5 mm x 21 mm
Algılama mesafesi
≤ 12,5 mm
Algılama genişliği toleransı
± 3 mm
Gövde yapısı
Küçük
Işık kaynağı
LED, RGB 1)
Dalga uzunluğu
470 nm, 525 nm, 625 nm
Işık çıkışı
Uzun cihaz tarafı
Işık demet çapı
1,6 mm x 9,5 mm
Işık noktası konumu
Uzunlamasına 2)
Alım filtreleme
Yok
Ayarlama
Öğretme tuşu
Öğretme çalışması

Statik/dinamik 2 noktalı öğretme + benek yakını

ET: dinamik öğretme

Besleme Gerilimi
12 V DC ... 24 V DC 1)
Sinyal taşıma
≤ 5 Vss 2)
Akım tüketimi
< 50 mA 3)
Anahtarlama frekansı
15 kHz 4)
Tepki süresi
32 µs 5)
Jitter
15 µs
Anahtarlama çıkışı
PNP
Anahtarlama çıkışı (gerilim)
PNP: YÜKSEK = UV ≤ 2 V / LOW yaklaşık 0 V
Anahtarlama tipi
Aydınlık/karanlık ile anahtarlama
Çıkış akımı Imax.
50 mA 6)
Giriş, dinamik öğretme (ET)

PNP: Teach: U = 10,8 V ... < UV

PNP: Çalıştır: U < 2 V veya açık

Hafıza süresi (ET)
28 ms, uçucu olmayan bellek
Süre kademesi
Yok
Bağlantı tipi
4 pinli M8 erkek konnektör
Koruma sınıfı
III
Koruma devreleri

UV kutup değiştirme korumalı bağlantılar

Çıkış Q kısa devre korumalı

Parazitlenme palsini engelleme

Koruma sınıfı
IP67
Ağırlık
20 g
Gövde malzemesi
ABS
Malzeme, optik
PMMA
Gösterge

Gösterge LED'i yeşil: durum göstergesi

Gösterge LED'i sarı: anahtarlama çıkışı Q durumu

Çalışma ortamı sıcaklığı
–10 °C ... +55 °C
Depo ortam sıcaklığı
–20 °C ... +75 °C
Şok yüklenmesi
IEC 60068 uyarınca
UL-dosya no.
NRKH.E348498 & NRKH7.E348498
Bağlantı tipi
4 pinli M8 erkek konnektör
Bağlantı düzeni
BN 1
+ (L+)
WH 2
ET
BU 3
- (M)
BK 4
Q
ECLASS 5.0
27270906
ECLASS 5.1.4
27270906
ECLASS 6.0
27270906
ECLASS 6.2
27270906
ECLASS 7.0
27270906
ECLASS 8.0
27270906
ECLASS 8.1
27270906
ECLASS 9.0
27270906
ECLASS 10.0
27270906
ECLASS 11.0
27270906
ECLASS 12.0
27270906
ETIM 5.0
EC001820
ETIM 6.0
EC001820
ETIM 7.0
EC001820
ETIM 8.0
EC001820
UNSPSC 16.0901
39121528
