Festo/CDSA-D3-RV

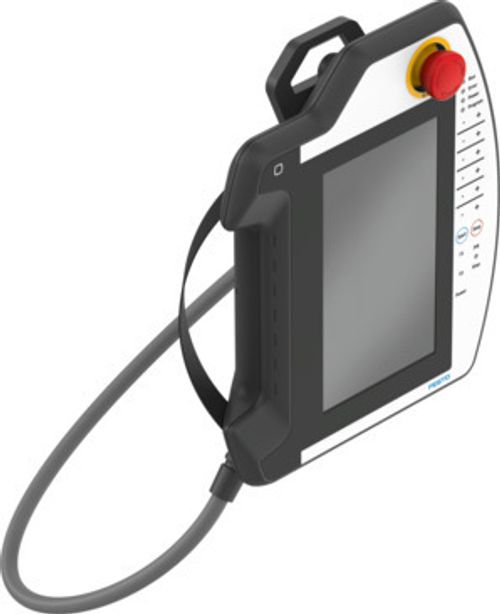

Operatör Paneli CDSA-D3-RV 8126915

Operatör Paneli CDSA-D3-RV 8126915
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Fonksiyon tuşu sayısı
20
Sistem LED'lerinin sayısı
5
Gösterge
LCD ekran arka plan aydınlatması ile
Gösterge özelliği
Dokunmatik ekran
Gösterge boyutu
7"
Kontrol elemanları
Dokunmatik klavye Onay kontrol cihazı Acil durdurma butonu
Giriş akımı
<= 5,6 A
Çalışma gerilimi aralığı DC
19.2 V ... 30 V
Ekran çözünürlüğü
WSVGA, 600x1024 piksel
Ruhsat
CCC RCM işareti c UL us - Listelenmiş (OL)
KC işareti
KC-EMC
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB makine direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık makine düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Sertifikayi düzenleyen kuruluş
UL E239998
LABS uygunluğu
VDMA24364 Zone III
Depolama sıcaklığı
-20 °C ... 70 °C
Bağıl nem
% 5 - 95
Koruma türü
IP65
Koruma türüne ilişkin not
USB kapağı kapalıyken monte edilmiş durumda
Koruma sınıfı
III
Ortam sıcaklığı
0 °C ... 40 °C
Ürün ağırlığı
950 g
Elektrik güç tüketimi
12 W
IP adresi ataması
FCT DHCP
Nominal çalışma gerilimi DC
24 V
Elektrik kesintisinde ara belleğe alma
10 ms
Nominal kullanım yüksekliği
<= 2000 m NHN
Güç kaynağı, işlev
Onay kumandası Acil durdurma Güç kaynağı
Güç kaynağı, bağlantı türü
Soket grubu
Güç kaynağı, bağlantı teknolojisi
Soket grubu 12 kutuplu, 2 sıra
GüçGüç kaynağı, kutup/damar sayısı
12
Güç kaynağı, dolu kutuplar/damarlar
6
USB arayüzü, bağlantı teknolojisi
USB 2.0 tip A
USB arayüzü, bağlantı şeması
00995868
Ethernet arayüzü, protokol
TCP/IP
Ethernet arayüzü, işlev
Diagnostik PLC'ye ağ bağlantısı Parametrelendirme
Ethernet arayüzü, bağlantı türü
Soket
Ethernet arayüzü, bağlantı teknolojisi
RJ45
Ethernet arayüzü, kutup/damar sayısı
8
Ethernet arayüzü, aktarım hızı
100 Mbit/s
Ethernet arayüzü, bağlantı şeması
00995789
Malzeme hakkında not
RoHS uyumlu
Gövde malzemesi
ABS
Ölçüler G x U x Y
212 mm x 251 mm x 73 mm
40 ° C'de taşıma kapasitesine ilişkin not
Acil durdurma için her kontakta 10 - 1000 mA Onay kontrol cihazı için < 500 mA
Kullanım kategorisi
DC-13, acil durdurma
Kullanım ömrü karakteristik değeri B10D, kısmi bileşen
0,25 milyon SP, acil durdurma 1 milyon SP, onay kontrol cihazı

Aksesuarlar

Tutma Braketi 8127358
Tutma Braketi 8127358

CAFM-D4-W

Bağlantı kablosu 8126917
Bağlantı kablosu 8126917

NEBC-R3Z12G20-KH-10-N-SBS-RSG17-ET-S1

Bağlantı kablosu 8126918
Bağlantı kablosu 8126918

NEBC-R3Z12G20-KH-15-N-SBS-RSG17-ET-S1

Bağlantı kablosu 8126916
Bağlantı kablosu 8126916

NEBC-R3Z12G20-KH-5-N-SBS-RSG17-ET-S1
