Festo/VZBF-1-P1-20-D-2-F0405-V15V15

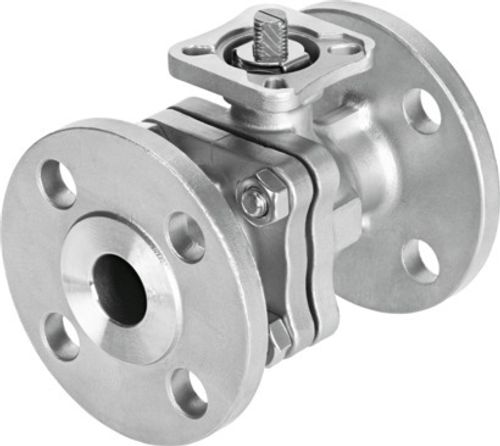

Küresel vana VZBF-1-P1-20-D-2-F0405-V15V15 4810853

Küresel vana VZBF-1-P1-20-D-2-F0405-V15V15 4810853
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
2 yollu küresel vana
Çalıştırma türü
mekanik
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Montaj türü
Hat kurulumu
Bağlantı rakoru
ANSI B16.5 sınıf 150'ye göre flanş
Anahtarlama konumu göstergesi
Kızak yönü = akış yönü
Flanş delik delme şablonu
F0405
İç çap
24 mm
Nominal genişlik DN
25
Valf fonksiyonu
2/2
Akış yönü
tersine çevrilebilir
Bağlantı elemanı PN nominal basınç
20
Basınç farkında kopma torku proses bileşeni nominal basınç PN
12 Nm
Standarda dayalı
ANSI B16.5 sınıfı 150 ISO 5211
Sembol
00991458
Ortam
Su buharı ISO 8573-1:2010 [-:-:-] uyarınca basınçlı hava Soy gazlar Su nötr sıvılar
Akışkan sıcaklığı
-20 °C ... 200 °C
Akış Kv
87 m³/sa
Malzeme hakkında not
RoHS uyumlu
LABS uygunluğu
VDMA24364 Zone III
Gövde malzemesi
Paslanmaz çelik dökümü
Gövde malzeme numarası
1.4408
Sızdırmazlık elemanları malzemesi
FPM Grafit PCTFE PTFE
Bilye malzemesi
Paslanmaz çelik dökümü
Bilye malzeme numarası
1.4408
Mil malzemesi
yüksek alaşımlı paslanmaz çelik
Mil malzeme numarası
1.4401
Ürün ağırlığı
3050 g
Ruhsat
API607 CRN
Patlamaya karşı koruma
Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
Korozyon direnci sınıfı KBK
4 - oldukça yoğun korozyona maruziyet
