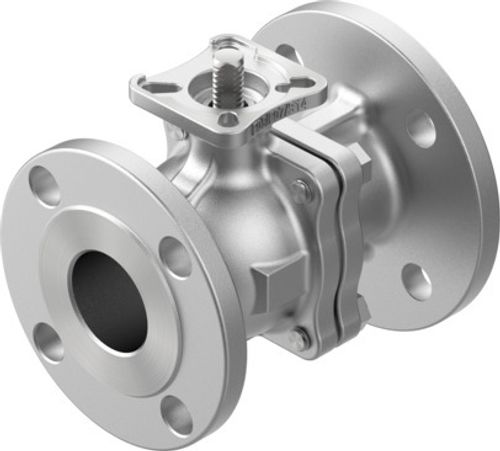

Küresel vana VZBF-2-P1-20-D-2-F0507-V15V15 4810856

Küresel vana VZBF-2-P1-20-D-2-F0507-V15V15 4810856
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
2 yollu küresel vana
Çalıştırma türü
mekanik
Sızdırmazlık prensibi
yumuşak
Montaj konumu
herhangi bir
Montaj türü
Hat kurulumu
Bağlantı rakoru
ANSI B16.5 sınıf 150'ye göre flanş
Anahtarlama konumu göstergesi
Kızak yönü = akış yönü
Flanş delik delme şablonu
F0507
İç çap
50 mm
Nominal genişlik DN
50
Valf fonksiyonu
2/2
Akış yönü
tersine çevrilebilir
Bağlantı elemanı PN nominal basınç
20
Basınç farkında kopma torku proses bileşeni nominal basınç PN
40 Nm
Standarda dayalı
ANSI B16.5 sınıfı 150 ISO 5211
Sembol
00991458
Ortam
Su buharı ISO 8573-1:2010 [-:-:-] uyarınca basınçlı hava Soy gazlar Su nötr sıvılar
Akışkan sıcaklığı
-20 °C ... 200 °C
Akış Kv
420 m³/sa
Malzeme hakkında not
RoHS uyumlu
LABS uygunluğu
VDMA24364 Zone III
Gövde malzemesi
Paslanmaz çelik dökümü
Gövde malzeme numarası
1.4408
Sızdırmazlık elemanları malzemesi
FPM Grafit PCTFE PTFE
Bilye malzemesi
Paslanmaz çelik dökümü
Bilye malzeme numarası
1.4408
Mil malzemesi
yüksek alaşımlı paslanmaz çelik
Mil malzeme numarası
1.4401
Ürün ağırlığı
7630 g
Ruhsat
API607 CRN
CE işareti (bkz. Uygunluk Beyanı)
AB basınçlı ekipman direktifine göre
Patlamaya karşı koruma
Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
Korozyon direnci sınıfı KBK
4 - oldukça yoğun korozyona maruziyet

Aksesuarlar

V-port topu 8083151
V-port topu 8083151

VAVC-F9-B-V90-2"

V-port topu 8083133
V-port topu 8083133

VAVC-F9-B-V30-2"

V-port topu 8083142
V-port topu 8083142

VAVC-F9-B-V60-2"

Redüksiyon Manşonu ( Kare ) 8082143
Redüksiyon Manşonu ( Kare ) 8082143

DARQ-R-A-S17-S14-17-P10

Redüksiyon Manşonu ( Kare ) 8082135
Redüksiyon Manşonu ( Kare ) 8082135

DARQ-R-A-S17-S14-17-P5

Redüksiyon Manşonu ( Kare ) 8096913
Redüksiyon Manşonu ( Kare ) 8096913

DARQ-R-A-S27-S14-27

Montaj kiti 8088303
Montaj kiti 8088303

DARQ-K-V-F07S17-F05S14-R1

Redüksiyon Manşonu ( Kare ) 8082123
Redüksiyon Manşonu ( Kare ) 8082123

DARQ-R-A-S17-S14-17

Montaj kiti 8088300
Montaj kiti 8088300

DARQ-K-V-F10S22-F05S14-R1

Redüksiyon Manşonu ( Kare ) 8082136
Redüksiyon Manşonu ( Kare ) 8082136

DARQ-R-A-S22-S14-22-P5

Kumanda kolu 4895984
Kumanda kolu 4895984

VAOH-F9-14-H9-A

Redüksiyon Manşonu ( Kare ) 8082124
Redüksiyon Manşonu ( Kare ) 8082124

DARQ-R-A-S22-S14-22
