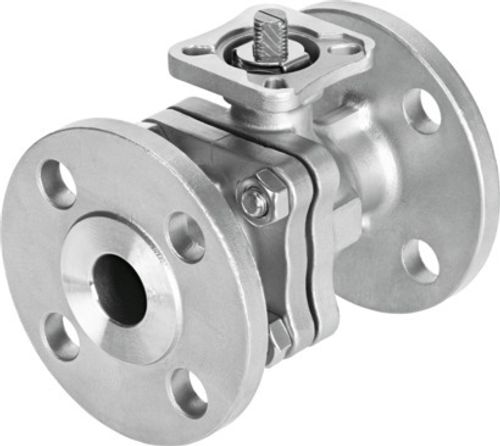

Küresel vana VZBF-21/2-P1-20-D-2-F0710-V15V15 4810857

Teknik Özellikler
- Tasarım
- 2 yollu küresel vana
- Çalıştırma türü
- mekanik
- Sızdırmazlık prensibi
- yumuşak
- Montaj konumu
- herhangi bir
- Montaj türü
- Hat kurulumu
- Bağlantı rakoru
- ANSI B16.5 sınıf 150'ye göre flanş
- Anahtarlama konumu göstergesi
- Kızak yönü = akış yönü
- Flanş delik delme şablonu
- F0710
- İç çap
- 64 mm
- Nominal genişlik DN
- 65
- Valf fonksiyonu
- 2/2
- Akış yönü
- tersine çevrilebilir
- Bağlantı elemanı PN nominal basınç
- 20
- Basınç farkında kopma torku proses bileşeni nominal basınç PN
- 60 Nm
- Standarda dayalı
- ANSI B16.5 sınıfı 150 ISO 5211
- Sembol
- 00991458
- Ortam
- Su buharı ISO 8573-1:2010 [-:-:-] uyarınca basınçlı hava Soy gazlar Su nötr sıvılar
- Akışkan sıcaklığı
- -20 °C ... 200 °C
- Akış Kv
- 707 m³/sa
- Malzeme hakkında not
- RoHS uyumlu
- LABS uygunluğu
- VDMA24364 Zone III
- Gövde malzemesi
- Paslanmaz çelik dökümü
- Gövde malzeme numarası
- 1.4408
- Sızdırmazlık elemanları malzemesi
- FPM Grafit PCTFE PTFE
- Bilye malzemesi
- Paslanmaz çelik dökümü
- Bilye malzeme numarası
- 1.4408
- Mil malzemesi
- yüksek alaşımlı paslanmaz çelik
- Mil malzeme numarası
- 1.4401
- Ürün ağırlığı
- 13650 g
- Ruhsat
- API607 CRN
- CE işareti (bkz. Uygunluk Beyanı)
- AB basınçlı ekipman direktifine göre
- Patlamaya karşı koruma
- Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
- Korozyon direnci sınıfı KBK
- 4 - oldukça yoğun korozyona maruziyet
