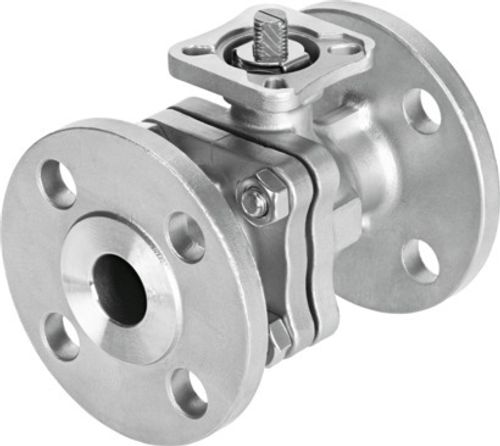

Küresel vana VZBF-4-P1-20-D-2-F1012-V15V15 4810860

Teknik Özellikler
- Tasarım
- 2 yollu küresel vana
- Çalıştırma türü
- mekanik
- Sızdırmazlık prensibi
- yumuşak
- Montaj konumu
- herhangi bir
- Montaj türü
- Hat kurulumu
- Bağlantı rakoru
- ANSI B16.5 sınıf 150'ye göre flanş
- Anahtarlama konumu göstergesi
- Kızak yönü = akış yönü
- Flanş delik delme şablonu
- F1012
- İç çap
- 98 mm
- Nominal genişlik DN
- 100
- Valf fonksiyonu
- 2/2
- Akış yönü
- tersine çevrilebilir
- Bağlantı elemanı PN nominal basınç
- 20
- Basınç farkında kopma torku proses bileşeni nominal basınç PN
- 130 Nm
- Standarda dayalı
- ANSI B16.5 sınıfı 150 ISO 5211
- Sembol
- 00991458
- Ortam
- Su buharı ISO 8573-1:2010 [-:-:-] uyarınca basınçlı hava Soy gazlar Su nötr sıvılar
- Akışkan sıcaklığı
- -20 °C ... 200 °C
- Akış Kv
- 1707 m³/sa
- Malzeme hakkında not
- RoHS uyumlu
- LABS uygunluğu
- VDMA24364 Zone III
- Gövde malzemesi
- Paslanmaz çelik dökümü
- Gövde malzeme numarası
- 1.4408
- Sızdırmazlık elemanları malzemesi
- FPM Grafit PCTFE PTFE
- Bilye malzemesi
- Paslanmaz çelik dökümü
- Bilye malzeme numarası
- 1.4408
- Mil malzemesi
- yüksek alaşımlı paslanmaz çelik
- Mil malzeme numarası
- 1.4401
- Ürün ağırlığı
- 28100 g
- Ruhsat
- API607 CRN
- CE işareti (bkz. Uygunluk Beyanı)
- AB basınçlı ekipman direktifine göre
- Patlamaya karşı koruma
- Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
- Korozyon direnci sınıfı KBK
- 4 - oldukça yoğun korozyona maruziyet
Aksesuarlar

V-port topu 8083136
VAVC-F9-B-V30-4"

V-port topu 8083145
VAVC-F9-B-V60-4"

V-port topu 8083154
VAVC-F9-B-V90-4"

Döner Silindir|çeyrek dönüşlü aktüatör 8030618
DAPS-0090-090-RS4-F0710-T4

Döner Silindir|çeyrek dönüşlü aktüatör 8102858
DFPD-300-RP-90-RS45-F10-R3-C-VDE2

Döner Silindir|çeyrek dönüşlü aktüatör 533442
DAPS-0090-090-RS4-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 553177
DAPS-0180-090-R-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8005004
DAPS-0240-090-R-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 533448
DAPS-0180-090-RS2-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 553236
DAPS-0180-090-RS4-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 553196
DAPS-0090-090-RS2-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8066414
DFPD-N-240-RP-90-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 552892
DAPS-0240-090-RS2-F0710-CR

Döner Silindir|çeyrek dönüşlü aktüatör 533439
DAPS-0090-090-RS1-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8030607
DAPS-0240-090-R-F0710-T4

Döner Silindir|çeyrek dönüşlü aktüatör 8066451
DFPD-N-240-RP-90-RS60-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 533423
DAPS-0360-090-R-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8005035
DAPS-0120-090-RS2-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8005040
DAPS-0180-090-RS3-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8005015
DAPS-0180-090-R-F0710-MW-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8102848
DFPD-240-RP-90-RS35-F10-R3-C-VDE2

Döner Silindir|çeyrek dönüşlü aktüatör 533447
DAPS-0180-090-RS1-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8005016
DAPS-0240-090-R-F0710-MW-T6

Döner Silindir|çeyrek dönüşlü aktüatör 553216
DAPS-0120-090-RS3-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 553179
DAPS-0360-090-R-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8066413
DFPD-N-160-RP-90-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8102851
DFPD-300-RP-90-RS35-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 8048146
DFPD-160-RP-90-RS60-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8048150
DFPD-300-RP-90-RS60-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 552874
DAPS-0480-090-R-F0710-CR

Döner Silindir|çeyrek dönüşlü aktüatör 8048136
DFPD-160-RP-90-RS60-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8066452
DFPD-N-300-RP-90-RS30-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8102849
DFPD-240-RP-90-RS45-F10-R3-C-VDE2

Döner Silindir|çeyrek dönüşlü aktüatör 533421
DAPS-0180-090-R-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 553234
DAPS-0090-090-RS4-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8066460
DFPD-N-240-RP-90-RS30-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8102850
DFPD-240-RP-90-RS60-F10-R3-C-VDE2

Döner Silindir|çeyrek dönüşlü aktüatör 8030619
DAPS-0120-090-RS4-F0710-T4

Döner Silindir|çeyrek dönüşlü aktüatör 533449
DAPS-0180-090-RS3-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 533440
DAPS-0090-090-RS2-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 533443
DAPS-0120-090-RS1-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8102843
DFPD-240-RP-90-RS45-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 553178
DAPS-0240-090-R-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8048125
DFPD-240-RP-90-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8005039
DAPS-0180-090-RS2-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8005041
DAPS-0180-090-RS4-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 552891
DAPS-0240-090-RS1-F0710-CR

Döner Silindir|çeyrek dönüşlü aktüatör 8042190
DFPD-240-

Döner Silindir|çeyrek dönüşlü aktüatör 8066463
DFPD-N-300-RP-90-RS60-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8030620
DAPS-0180-090-RS4-F0710-T4

Döner Silindir|çeyrek dönüşlü aktüatör 553215
DAPS-0090-090-RS3-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8048131
DFPD-300-RP-90-RD-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8066415
DFPD-N-300-RP-90-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8048129
DFPD-160-RP-90-RD-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8048138
DFPD-240-RP-90-RS60-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8048130
DFPD-240-RP-90-RD-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 552894
DAPS-0240-090-RS4-F0710-CR

Döner Silindir|çeyrek dönüşlü aktüatör 8005033
DAPS-0090-090-RS4-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8042191
DFPD-300-

Döner Silindir|çeyrek dönüşlü aktüatör 8068201
DFPD-N-240-RP-135-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8048135
DFPD-160-RP-90-RS30-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8102854
DFPD-N-300-RP-90-RS35-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 533446
DAPS-0120-090-RS4-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8048140
DFPD-300-RP-90-RS60-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8066420
DFPD-N-300-RP-90-RD-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 552893
DAPS-0240-090-RS3-F0710-CR

Döner Silindir|çeyrek dönüşlü aktüatör 8066450
DFPD-N-240-RP-90-RS30-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8005037
DAPS-0120-090-RS4-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8066458
DFPD-N-160-RP-90-RS30-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 553197
DAPS-0120-090-RS2-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8005031
DAPS-0090-090-RS2-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8066461
DFPD-N-240-RP-90-RS60-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8030606
DAPS-0180-090-R-F0710-T4

Döner Silindir|çeyrek dönüşlü aktüatör 533441
DAPS-0090-090-RS3-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8005034
DAPS-0120-090-RS1-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8005032
DAPS-0090-090-RS3-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8102845
DFPD-N-240-RP-90-RS35-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 8102856
DFPD-N-300-RP-90-RS60-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 8068200
DFPD-N-240-RP-180-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 533445
DAPS-0120-090-RS3-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 553217
DAPS-0180-090-RS3-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8065343
DFPD-240-RP-135-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8066449
DFPD-N-160-RP-90-RS60-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8068202
DFPD-N-240-RP-120-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8102855
DFPD-N-300-RP-90-RS45-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 533444
DAPS-0120-090-RS2-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8066459
DFPD-N-160-RP-90-RS60-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8102842
DFPD-240-RP-90-RS35-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 8005017
DAPS-0360-090-R-F0710-MW-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8102844
DFPD-240-RP-90-RS60-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 533450
DAPS-0180-090-RS4-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8102852
DFPD-300-RP-90-RS45-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 8005003
DAPS-0180-090-R-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8102859
DFPD-300-RP-90-RS60-F10-R3-C-VDE2

Döner Silindir|çeyrek dönüşlü aktüatör 8048139
DFPD-300-RP-90-RS30-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 553198
DAPS-0180-090-RS2-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8065344
DFPD-240-RP-120-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8066448
DFPD-N-160-RP-90-RS30-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8005030
DAPS-0090-090-RS1-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8102846
DFPD-N-240-RP-90-RS45-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 533422
DAPS-0240-090-R-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8048126
DFPD-300-RP-90-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8005038
DAPS-0180-090-RS1-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8048124
DFPD-160-RP-90-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8102847
DFPD-N-240-RP-90-RS60-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 8048148
DFPD-240-RP-90-RS60-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8066418
DFPD-N-160-RP-90-RD-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8048137
DFPD-240-RP-90-RS30-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8065342
DFPD-240-RP-180-RD-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 8030608
DAPS-0360-090-R-F0710-T4

Döner Silindir|çeyrek dönüşlü aktüatör 8102853
DFPD-300-RP-90-RS60-F10-R3-C

Döner Silindir|çeyrek dönüşlü aktüatör 8005005
DAPS-0360-090-R-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8048145
DFPD-160-RP-90-RS30-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8048147
DFPD-240-RP-90-RS30-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8066419
DFPD-N-240-RP-90-RD-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8005036
DAPS-0120-090-RS3-F0710-MW

Döner Silindir|çeyrek dönüşlü aktüatör 8066453
DFPD-N-300-RP-90-RS60-F0710

Döner Silindir|çeyrek dönüşlü aktüatör 553235
DAPS-0120-090-RS4-F0710-T6

Döner Silindir|çeyrek dönüşlü aktüatör 8066462
DFPD-N-300-RP-90-RS30-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8042189
DFPD-160-

Döner Silindir|çeyrek dönüşlü aktüatör 8048149
DFPD-300-RP-90-RS30-F0710-R3-EP

Döner Silindir|çeyrek dönüşlü aktüatör 8102857
DFPD-300-RP-90-RS35-F10-R3-C-VDE2

Redüksiyon Manşonu ( Kare ) 8082138
DARQ-R-A-S27-S22-27-P5

Redüksiyon Manşonu ( Kare ) 8096915
DARQ-R-A-S36-S22-36

Redüksiyon Manşonu ( Kare ) 8082127
DARQ-R-A-S27-S22-27

Kumanda kolu 4895986
VAOH-F9-22-H9-A
