Festo/CTSL-D-16E-M12-5

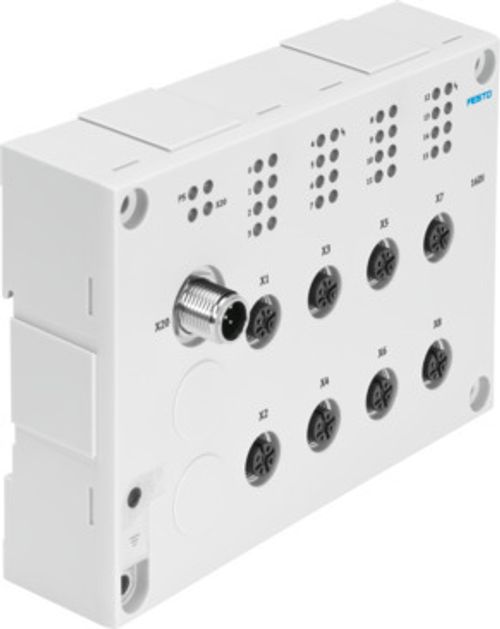

Giriş modülü CTSL-D-16E-M12-5 1387359

Giriş modülü CTSL-D-16E-M12-5 1387359
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Protokol
I-port IO-Link
Ölçüler G x U x Y
143 mm x 103 mm x 32 mm
Montaj türü
isteğe bağlı olarak: geçiş deliği ile şapka raylı
Ürün ağırlığı
250 g
Ortam sıcaklığı
-5 °C ... 50 °C
Depolama sıcaklığı
-20 °C ... 70 °C
Koruma türü
IP65 IP67
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B2-L
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
KC işareti
KC-EMC
Ruhsat
RCM işareti c UL us - Listelenmiş (OL)
Sertifikayi düzenleyen kuruluş
UL E239998
Malzeme hakkında not
RoHS uyumlu
Gövde malzemesi
PA takviyeli
Kapak malzemesi
PA takviyeli
Ürüne özel LED gösterge
1 HP elektrikli çalışma gerilimi 16 kanal durumu 2 grup diagnostiği
Busa özel LED gösterge
X20: I-Port / IO-Link
Maksimum giriş sayısı
16
Baud hızı
38,4 kbit/s, 230,4 kbit/s
Elektrik bağlantısı
5 kutuplu 8x soket M12
Çalışma gerilimi aralığı DC
18 V ... 30 V
Nominal çalışma gerilimi DC
24 V
Nominal çalışma geriliminde akım tüketimi, mantık
≤35 mA
Ters polarite koruması
çalışma voltajı için
Karakteristik eğri girişler
IEC1131-T2
Anahtarlama seviyesi
Sinyal 0: <= 5 V Sinyal 1: >= 11 V
Anahtarlamalı mantığı girişler
PNP (pozitif anahtarlama)
Giriş geri dönme süresi
0,5 ms (3 ms, 10 ms, 20 ms parametrelenebilir)
Modül başına maks. toplam akım
1.2 A
Kanal - kanal elektriksel izolasyonu
hayır
Koruma (kısa devre)
grup başına dahili elektronik emniyet
IO-Link, bağlantı teknolojisi
5 kutuplu cihaz
IO-Link, bağlantı noktası sayısı
1
IO-Link, Port class
B
IO-Link, protokol versiyonu
Cihaz V 1.0
IO-Link, Communication mode
COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link, işlem verileri genişliği IN
2 bayt
IO-Link, minimum çevrim süresi
Cihaz 3,2 ms
