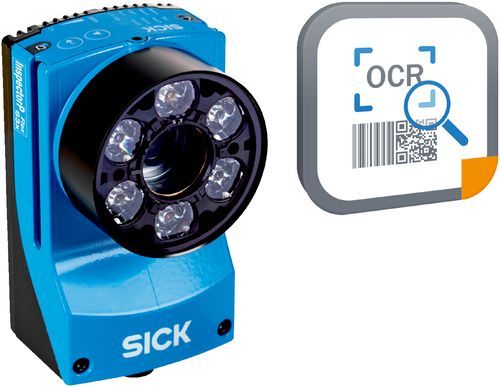

LBC631



Kalite kontrol sistemleri | Label Checker, LBC631 | Teslimat Kapsamı: InspectorP V2D631P, LabelChecker yazılımı | Sensör: CMOS matris sensörü, gri ton değeri, 1,3 Mpixel, 1.280 px, 1.024 px | Teknoloji: 2D anlık görüntü, Resim analizi | Lens arabirimi: C-Mount
LBC631
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Teknoloji
2D anlık görüntü
Işık kaynağı
Aydınlatma LED'leri: – (Aksesuar olarak ayrı sipariş edilir)
Lazerli hizalama yardımı: Görünür kırmızı ışık (λ = 630 nm ... 680 nm)
Lazer sınıfı
1, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10' ile uyumludur (IEC 60825-1:2014, EN 60825-1:2014)
Odak
Ayarlanabilir odak (manüel)
Sensör
CMOS matris sensörü, gri ton değeri, 1,3 Mpixel, 1.280 px, 1.024 px
Spektral aralık
Yakl. 400 nm ... 900 nm
Lens arabirimi
C-Mount
Boyutlar, sistem (U x G x Y)
108 mm x 63 mm x 46 mm (Lenssiz ve optik koruyucu kapaksız, sadece gövde)
Koruma sınıfı
IP67 (EN 60529 (1991-10), EN 60529/A2 (2002-02))
Koruma sınıfı
III (EN 60950-1 (2014-08))
Güç tüketimi
Typ. 10 W, ± 20 %
Gövde malzemesi
Alüminyum döküm
Çıkış akımı
≤ 100 mA
Bağlantılar

1 x M12, 17 pin erkek konnektör (seri, I/Os, güç kaynağı)

1 x M8, 4 pin dişi konnektör (USB, kullanılmıyor)

2 x M12, 8 pin dişi konnektör (Gigabit Ethernet, sadece bir bağlantı kullanılır)

1 x M12, 4 pin erkek konnektör (harici aydınlatma)

Besleme Gerilimi
12 V DC ... 24 V DC, ± 20 %
Pencere malzemesi
PMMA
Ağırlık
430 g
Barkod tipleri

2/5 Industrial

2/5 Interleaved

Codabar

Code 39

Code 93

Code 128

EAN-8

EAN13

Pharmacode

2B kod tipleri

Data matris ECC200

QR kod

Mikro QR kod

PDF417

Aztec

OCR- / OCV yazı tipleri
Universal, Industrial, Document, DotPrint, Pharma, OCR-A, OCR-B, Arabic numbers
Optik format
1/1,8"
Maksimum enkoder frekansı
1 kHz
Seri (RS-232, RS-422)
✔
Veri aktarma hızı
(300 Baud ... 115,2 kBaud)
Ethernet
✔ , TCP/IP
Fonksiyon
EtherNet/IP
UDP / PROFINET
FTP
HTTP
Veri aktarma hızı
10/100/1.000 Mbit/s
Kullanıcı arayüzü
Web sunucu
Optik göstergeler
5 x durum göstergesi, 5 x LED bar tipi gösterge, 1 yeşil/kırmızı geri bildirim noktası
Veri depolama ve çağırma
MicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
Akustik göstergeler
Sesli uyarı
İşletim ortam sıcaklığı
–20 °C ... +70 °C, izin verilen bağıl nem: %0 ... %90 (yoğuşmasız)
Depo ortam sıcaklığı
–20 °C ... +70 °C 1)
Şok yüklenmesi
EN 60068-2-27:2009-05
Titreşim yükü
EN 60068-2-6:2008-02
Teslimat Kapsamı

InspectorP V2D631P

LabelChecker yazılımı

EU declaration of conformity
✔
UK declaration of conformity
✔
ECLASS 5.0
27310205
ECLASS 5.1.4
27310205
ECLASS 6.0
27310205
ECLASS 6.2
27310205
ECLASS 7.0
27310205
ECLASS 8.0
27310205
ECLASS 8.1
27310205
ECLASS 9.0
27310205
ECLASS 10.0
27289090
ECLASS 11.0
27289090
ECLASS 12.0
27289090
ETIM 5.0
EC001820
ETIM 6.0
EC001820
ETIM 7.0
EC001820
ETIM 8.0
EC001820
UNSPSC 16.0901
43211731
